Il catalogo di raccordi BSP è popolare in Regno Unito, Irlanda, Canada, Stati Uniti, ecc.
Tutti i raccordi a cono BSP 60 sono spiegati da BS5200 pari alla norma ISO 8434-6.
La dimensione della tabella delle dimensioni del filo BSPP è G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 ecc.
BSP è un tubo standard britannico con filettatura a 55 gradi.
La filettatura BSPP è conforme agli standard ISO 228 e AS 1722.2.
Guidafilo BSPP per molti tipi di tenuta come connettore cono BSPP 60 ° per tubo sede, attacco BSPP con guarnizione incollata, attacco BSPP con guarnizione ED, BSPP oring + anello di sicurezza tipo G, o-ring BSPP regolabile tipo H, faccia di taglio BSPP sigillo tipo B.
Adattatori per raccordi per tubi BSPP a molte estremità come BSPT maschio, ORFS maschio, perno metrico ISO 6149-3, cono JIC maschio 74, cono Komatsu metrico 60, maschio NPT, raccordi ISO 11926-3 SAE ORB, tubo saldato testa a testa, femmina JIC 37cone, ORFS femmina ecc.

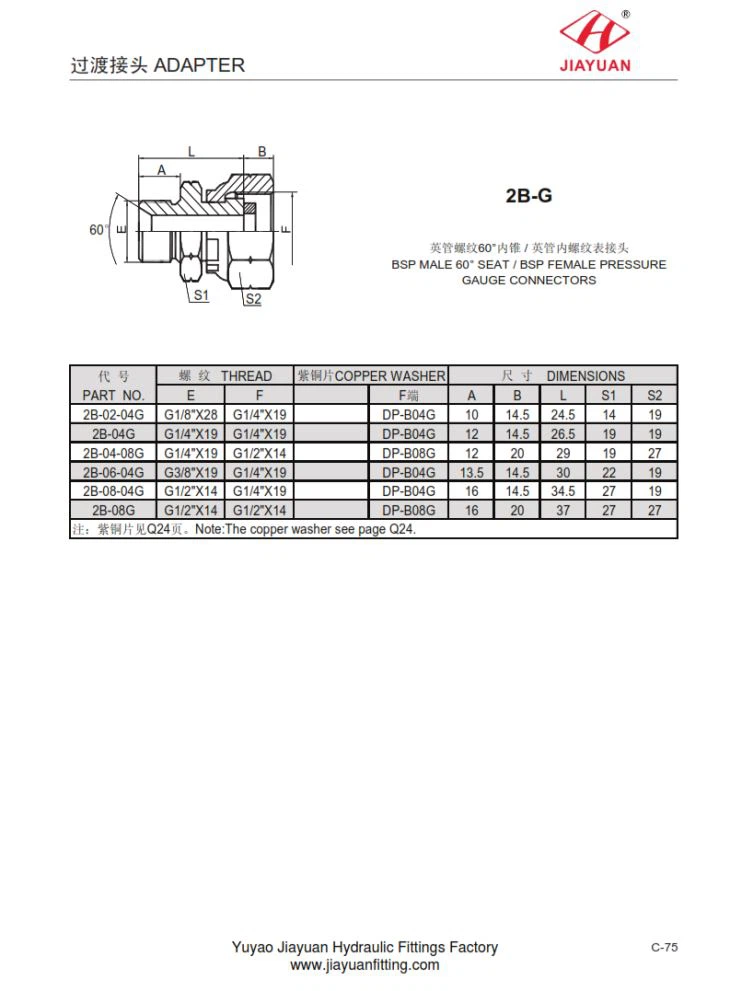

CONNETTORI MANOMETRI PRESSIONE FEMMINA SEDE 60 ° MASCHIO BSP 2B-G 60 ° Dimensioni raccordi come segue:
PA RT N O. | T HR EA D | C O PPE R W AS H E R | DIM E N S I O NS | |||||
E | F | F | UN | B | L | S 1 | S 2 | |
2 B - 02 - 04G | G 1/8 " X 28 | G 1/4 " X 19 | D P - B 04G | 10 | 14.5 | 24.5 | 14 | 19 |
2 B - 04G | G 1/4 " X 19 | G 1/4 " X 19 | D P - B 04G | 12 | 14.5 | 26,5 | 19 | 19 |
2 B - 04 - 08G | G 1/4 " X 19 | G 1/2 " X 14 | D P - B 08G | 12 | 20 | 29 | 19 | 27 |
2 B - 06 - 04G | G 3/8 " X 19 | G 1/4 " X 19 | D P - B 04G | 13.5 | 14.5 | 30 | 22 | 19 |
2 B - 08 - 04G | G 1/2 " X 14 | G 1/4 " X 19 | D P - B 04G | 16 | 14.5 | 34.5 | 27 | 19 |
2 B - 08G | G 1/2 " X 14 | G 1/2 " X 14 | D P - B 08G | 16 | 20 | 37 | 27 | 27 |
Q 24 Nota: L a c opper w a s her s ee pagina Q 24. | ||||||||
