Connettore metrico a cono BSP maschio a gomito

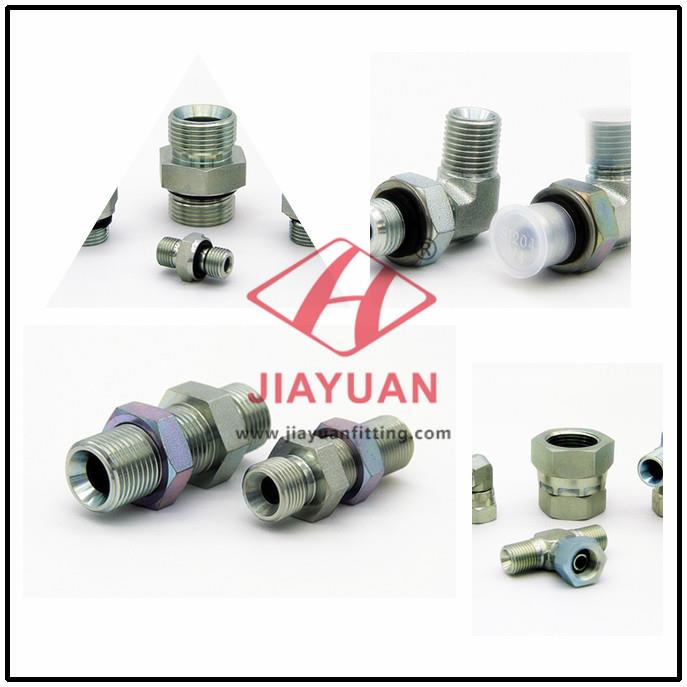

Il catalogo di raccordi BSP è popolare in Regno Unito, Irlanda, Canada, Stati Uniti, ecc.
Tutti i raccordi a cono BSP 60 sono spiegati da BS5200 pari alla norma ISO 8434-6.
La dimensione della tabella delle dimensioni del filo BSPP è G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 ecc.
BSP è un tubo standard britannico con filettatura a 55 gradi.
La filettatura BSPP è conforme agli standard ISO 228 e AS 1722.2.
Guidafilo BSPP per molti tipi di tenuta come connettore cono BSPP 60 ° per tubo sede, attacco BSPP con guarnizione incollata, attacco BSPP con guarnizione ED, BSPP oring + anello di sicurezza tipo G, o-ring BSPP regolabile tipo H, faccia di taglio BSPP sigillo tipo B.
Adattatori per raccordi per tubi BSPP a molte estremità come BSPT maschio, ORFS maschio, perno metrico ISO 6149-3, cono JIC maschio 74, cono Komatsu metrico 60, maschio NPT, raccordi ISO 11926-3 SAE ORB, tubo saldato testa a testa, femmina JIC 37cone, ORFS femmina ecc.
1BH9-OG 90 ° GOMITO BSP MASCHIO 60 ° SEDILE / METRICO MASCHIO SERIE L ISO 6149-3 tabella delle dimensioni come segue:
PA RT N O. | T HR EA D | ANELLO | DIM E N S I O NS | ||||||
E | F | F | UN | B | S 1 | S 2 | |||
1 B H9 - 02 - 10 O G | G 1/8 " X 28 | M10 X 1 | O 08.1 X 1.6 | 20 | 26,5 | 11 | 14 | ||
1 B H9 - 02 - 12 O G | G 1/8 " X 28 | M12 X 1.5 | O 09.3 X 2.4 | 20 | 30.5 | 11 | 17 | ||
1 B H9 - 04 - 12 O G | G 1/4 " X 19 | M12 X 1.5 | O 09.3 X 2.4 | 24.5 | 32 | 14 | 17 | ||
1 B H9 - 04 - 14 O G | G 1/4 " X 19 | M14 X 1.5 | O 11,3 X 2,4 | 24.5 | 32,5 | 14 | 19 | ||
1 B H9 - 04 - 16 O G | G 1/4 " X 19 | M16 X 1.5 | O 13,3 X 2,4 | 26,5 | 34.8 | 16 | 22 | ||
1 B H9 - 06 - 14 O G | G 3/8 " X 19 | M14 X 1.5 | O 11,3 X 2,4 | 27.5 | 34 | 16 | 19 | ||
1 B H9 - 06 - 16 O G | G 3/8 " X 19 | M16 X 1.5 | O 13,3 X 2,4 | 27.5 | 34.8 | 16 | 22 | ||
1 B H9 - 06 - 18 O G | G 3/8 " X 19 | M18 X 1.5 | O 15,3 X 2,4 | 28.5 | 37 | 19 | 24 | ||
1 B H9 - 08 - 18 O G | G 1/2 " X 14 | M18 X 1.5 | O 15,3 X 2,4 | 34.5 | 39.5 | 22 | 24 | ||
1 B H9 - 08 - 22 O G | G 1/2 " X 14 | M22 X 1.5 | O 19,3 X 2,4 | 34.5 | 40.2 | 22 | 27 | ||
1 B H9 - 10 - 22 O G | G 5/8 " X 14 | M22 X 1.5 | O 19,3 X 2,4 | 35 | 40.2 | 22 | 27 | ||
1 B H9 - 12 - 22 O G | G 3/4 " X 14 | M22 X 1.5 | O 19,3 X 2,4 | 40 | 43.5 | 27 | 27 | ||
1 B H9 - 12 - 27 O G | G 3/4 " X 14 | M27 X 2 | O 23,5 X 3,0 | 40 | 48.5 | 27 | 32 | ||
1 B H9 - 16 - 27 O G | G 1 " X 11 | M27 X 2 | O 23,5 X 3,0 | 46 | 52 | 33 | 32 | ||
1 B H9 - 16 - 33 O G | G 1 " X 11 | M33 X 2 | O 29,5 X 3,0 | 46 | 52.5 | 33 | 41 | ||
1 B H9 - 20 - 42 O G | G 1.1 / 4 " X 11 | M42 X 2 | O 38,5 X 3,0 | 50,5 | 57,2 | 41 | 50 | ||
1 B H9 - 24 - 48 O G | G 1.1 / 2 " X 11 | M48 X 2 | O 44,5 X 3,0 | 57.5 | 62.5 | 48 | 55 | ||
