1. definizione di borchie raccordi JIC, JIC 37 gradi tubo svasato estremità o 37 gradi svasata femmina girevole è secondo SAE J514 e ISO 8434-2 standard, estremità perno è dipeso da stili di porta abbinati come metrica, porti di BSPP, conicità porte del filetto.
2. metodi di connettore stud come ha mostrato la porta raccordi DIN stili, fare clic sul collegamento. Stili di collegare come segue: tubo metrico porta ISO 9974 (DIN 3853) e ISO 6149; Tubo di BSPP porta ISO 1179, tubo porta UNF ISO SAE J1926 (ISO 11926), tubo porta BSPP giapponese JIS B2351; Tubo porta NPT ANSI/ASME B 1.20.1; Tubo porta BSPT ISO 7/BS 21/DIN 2999-1.

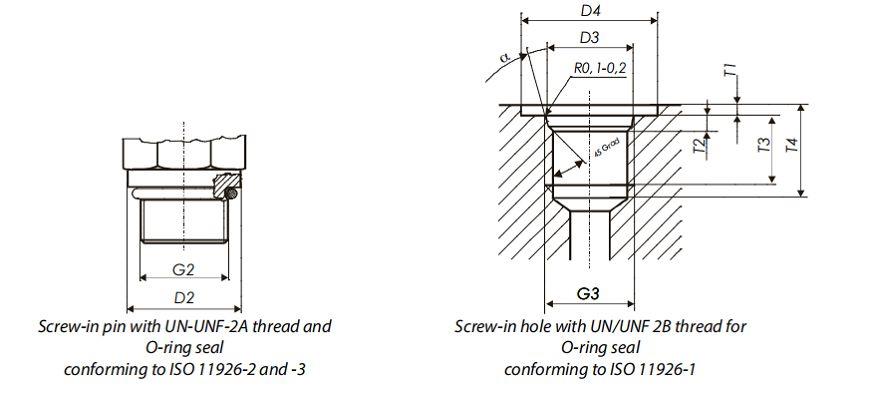

3. dimensioni di SAE o-ring Boss porta ISO 11926:
1. JIC tubo raccordi dritti del perno connettore 1JB-WD
Uomo 37 ° Flare ED BSPP Seal
2. JIC tubo raccordi dritti del perno connettore 1JB-OR/WD
Uomo 37 ° Flare guarnizione ED BSPP
3. JIC tubo raccordi perno dritto connettore 1JG
Uomo 37 ° Flare /BSPP O-ring + sostegno guarnizione ad anello
4. JIC tubo raccordi perno dritto connettore 1JG- o
Uomo 37 ° Flare o-ring /BSPP O-ring + sostegno guarnizione ad anello
5. JIC tubo raccordi perno dritto connettore 1JH
Uomo 37 ° Flare /Metric o-ring guarnizione ISO 6149-1 o ISO 9974-1 o-ring + anello di sicurezza
6. JIC tubo raccordi perno dritto Connector1JM-WD
Uomo 37 ° Flare /Metric ED guarnizione
7. JIC tubo raccordi NPT del perno connettore 1JN
Uomo 37 ° Flare stud /NPT
8. JIC tubo raccordi NPT del perno connettore 1JO
Uomo 37 ° Flare /SAE o-ring Boss ISO 11926-3
9. JIC tubo raccordi NPT del perno connettore 1JT-GM
Uomo 37 ° Flare stud /BSP
