Categoria di prodotto: adattatori per raccordi idraulici JIC per il collegamento di tubi di potenza fluida
Standard di prodotto: ISO 8434-2, SAE J514.
Materiale: acciaio al carbonio, acciaio inossidabile o lega di rame.
Estremità del tubo JIC all'altra estremità come segue: Guarnizione prigioniera BSP tipo E, G, H, raccordi serie ISO 6149, raccordi JIS B2351, raccordi ORB ISO 11926 e SAE J1926, raccordi DIN 3852 e ISO 1179, raccordi ISO 9974 ecc.

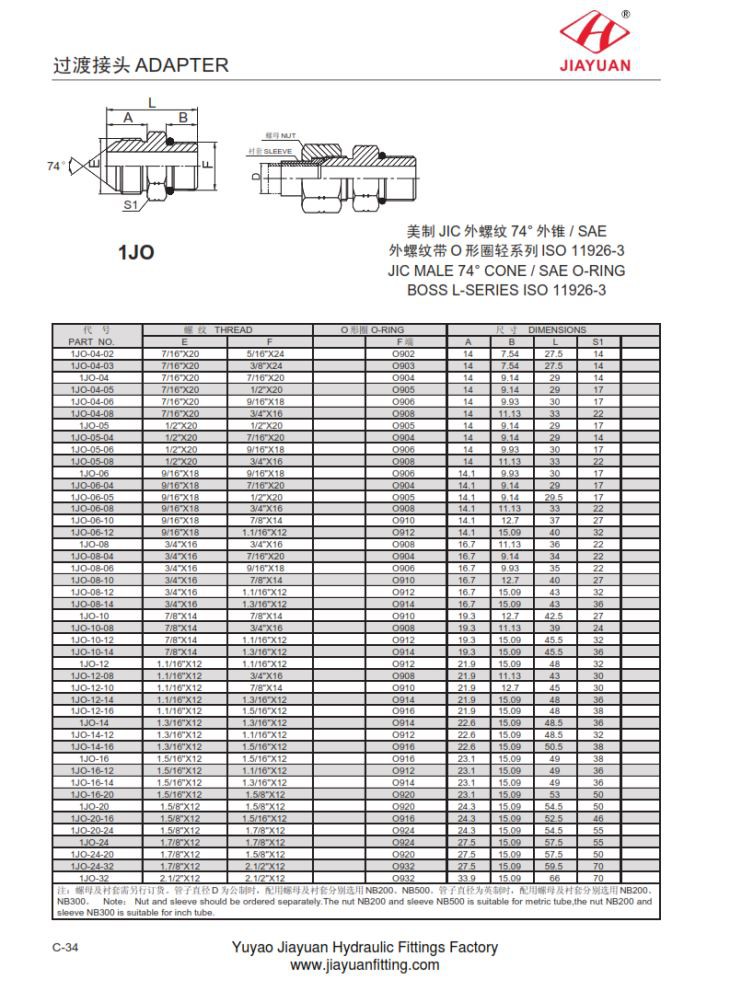

1JO JIC MASCHIO 74 ° CONO / SAE O-RING BOSS SERIE L ISO 11926-3 Tabella delle dimensioni come segue:
PA RT N O. | T HR EA D | O ANELLO | DIM E N S I O NS | ||||||
E | F | F | UN | B | L | S 1 | |||
1 JO- 04 - 02 | 7/16 " X 20 | 5/16 " X 24 | O 902 | 14 | 7.54 | 27.5 | 14 | ||
1 JO- 04-03 | 7/16 " X 20 | 3/8 " X 24 | O 903 | 14 | 7.54 | 27.5 | 14 | ||
1 JO- 04 | 7/16 " X 20 | 7/16 " X 20 | O 904 | 14 | 9.14 | 29 | 14 | ||
1 JO- 04 - 05 | 7/16 " X 20 | 1/2 " X 20 | O 905 | 14 | 9.14 | 29 | 17 | ||
1 JO- 04 - 06 | 7/16 " X 20 | 9/16 " X 18 | O 906 | 14 | 9.93 | 30 | 17 | ||
1 JO- 04 - 08 | 7/16 " X 20 | 3/4 " X 16 | O 908 | 14 | 11.13 | 33 | 22 | ||
1 JO- 05 | 1/2 " X 20 | 1/2 " X 20 | O 905 | 14 | 9.14 | 29 | 17 | ||
1 JO- 05-04 | 1/2 " X 20 | 7/16 " X 20 | O 904 | 14 | 9.14 | 29 | 14 | ||
1 JO- 05 - 06 | 1/2 " X 20 | 9/16 " X 18 | O 906 | 14 | 9.93 | 30 | 17 | ||
1 JO- 05 - 08 | 1/2 " X 20 | 3/4 " X 16 | O 908 | 14 | 11.13 | 33 | 22 | ||
1 JO- 06 | 9/16 " X 18 | 9/16 " X 18 | O 906 | 14.1 | 9.93 | 30 | 17 | ||
1 JO- 06 - 04 | 9/16 " X 18 | 7/16 " X 20 | O 904 | 14.1 | 9.14 | 29 | 17 | ||
1 JO- 06 - 05 | 9/16 " X 18 | 1/2 " X 20 | O 905 | 14.1 | 9.14 | 29.5 | 17 | ||
1 JO- 06 - 08 | 9/16 " X 18 | 3/4 " X 16 | O 908 | 14.1 | 11.13 | 33 | 22 | ||
1 JO- 06 - 10 | 9/16 " X 18 | 7/8 " X 14 | O 910 | 14.1 | 12,7 | 37 | 27 | ||
1 JO- 06 - 12 | 9/16 " X 18 | 1.1 / 16 " X 12 | O 912 | 14.1 | 15.09 | 40 | 32 | ||
1 JO- 08 | 3/4 " X 16 | 3/4 " X 16 | O 908 | 16,7 | 11.13 | 36 | 22 | ||
1 JO- 08 - 04 | 3/4 " X 16 | 7/16 " X 20 | O 904 | 16,7 | 9.14 | 34 | 22 | ||
1 JO- 08 - 06 | 3/4 " X 16 | 9/16 " X 18 | O 906 | 16,7 | 9.93 | 35 | 22 | ||
1 JO- 08 - 10 | 3/4 " X 16 | 7/8 " X 14 | O 910 | 16,7 | 12,7 | 40 | 27 | ||
1 JO- 08 - 12 | 3/4 " X 16 | 1.1 / 16 " X 12 | O 912 | 16,7 | 15.09 | 43 | 32 | ||
1 JO- 08 - 14 | 3/4 " X 16 | 1.3 / 16 " X 12 | O 914 | 16,7 | 15.09 | 43 | 36 | ||
1 JO- 10 | 7/8 " X 14 | 7/8 " X 14 | O 910 | 19.3 | 12,7 | 42.5 | 27 | ||
1 JO- 10 - 08 | 7/8 " X 14 | 3/4 " X 16 | O 908 | 19.3 | 11.13 | 39 | 24 | ||
1 JO- 10 - 12 | 7/8 " X 14 | 1.1 / 16 " X 12 | O 912 | 19.3 | 15.09 | 45.5 | 32 | ||
1 JO- 10 - 14 | 7/8 " X 14 | 1.3 / 16 " X 12 | O 914 | 19.3 | 15.09 | 45.5 | 36 | ||
1 JO- 12 | 1.1 / 16 " X 12 | 1.1 / 16 " X 12 | O 912 | 21.9 | 15.09 | 48 | 32 | ||
1 JO- 12 - 08 | 1.1 / 16 " X 12 | 3/4 " X 16 | O 908 | 21.9 | 11.13 | 43 | 30 | ||
1 JO- 12 - 10 | 1.1 / 16 " X 12 | 7/8 " X 14 | O 910 | 21.9 | 12,7 | 45 | 30 | ||
1 JO- 12 - 14 | 1.1 / 16 " X 12 | 1.3 / 16 " X 12 | O 914 | 21.9 | 15.09 | 48 | 36 | ||
1 JO- 12 - 16 | 1.1 / 16 " X 12 | 1.5 / 16 " X 12 | O 916 | 21.9 | 15.09 | 48 | 38 | ||
1 JO- 14 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | O 914 | 22.6 | 15.09 | 48.5 | 36 | ||
1 JO- 14 - 12 | 1.3 / 16 " X 12 | 1.1 / 16 " X 12 | O 912 | 22.6 | 15.09 | 48.5 | 32 | ||
1 JO- 14 - 16 | 1.3 / 16 " X 12 | 1.5 / 16 " X 12 | O 916 | 22.6 | 15.09 | 50,5 | 38 | ||
1 JO- 16 | 1.5 / 16 " X 12 | 1.5 / 16 " X 12 | O 916 | 23.1 | 15.09 | 49 | 38 | ||
1 JO- 16 - 12 | 1.5 / 16 " X 12 | 1.1 / 16 " X 12 | O 912 | 23.1 | 15.09 | 49 | 36 | ||
1 JO- 16 - 14 | 1.5 / 16 " X 12 | 1.3 / 16 " X 12 | O 914 | 23.1 | 15.09 | 49 | 36 | ||
1 JO- 16-20 | 1.5 / 16 " X 12 | 1.5 / 8 " X 12 | O 920 | 23.1 | 15.09 | 53 | 50 | ||
1 JO- 20 | 1.5 / 8 " X 12 | 1.5 / 8 " X 12 | O 920 | 24.3 | 15.09 | 54.5 | 50 | ||
1 JO- 20 - 16 | 1.5 / 8 " X 12 | 1.5 / 16 " X 12 | O 916 | 24.3 | 15.09 | 52.5 | 46 | ||
1 JO- 20 - 24 | 1.5 / 8 " X 12 | 1.7 / 8 " X 12 | O 924 | 24.3 | 15.09 | 54.5 | 55 | ||
1 JO- 24 | 1.7 / 8 " X 12 | 1.7 / 8 " X 12 | O 924 | 27.5 | 15.09 | 57.5 | 55 | ||
1 JO- 24 - 20 | 1.7 / 8 " X 12 | 1.5 / 8 " X 12 | O 920 | 27.5 | 15.09 | 57.5 | 50 | ||
1 JO- 24 - 32 | 1.7 / 8 " X 12 | 2.1 / 2 " X 12 | O 932 | 27.5 | 15.09 | 59,5 | 70 | ||
1 JO- 32 | 2.1 / 2 " X 12 | 2.1 / 2 " X 12 | O 932 | 33.9 | 15.09 | 66 | 70 | ||
D NB 20 0 NB 50 0 NB 20 0 NB 30 0 No te No un d slee v e shoul d b e o r de r e d sepa r a t el y . T h e nu t NB 20 0 un d slee v e NB 50 0 io sono sui t abl e f o r io tr io c t ube , t h e nu t NB 20 0 un dlee v e NB 30 0 i s sui t abl e f o r inc h t ube . | |||||||||
