Tipi di prodotto: 1FG4-OG Raccordi per tubi a tenuta frontale o ring
Standard di settore: ISO 8434-3, SAE J514
Collegamento da E a F: ORBELLO MASCHIO ORFS A GOMITO 45 ° / O-RING MASCHIO BSP
Forma: gomito, dritto, a T, a croce, ecc.
Raccordi ORFS Pressione di esercizio nominale: da 3215 psi a 5800 psi, da 216 bar a 400 bar.
Possiamo anche offrire il kit di taglie piatte Orfs o ring e il design della guarnizione O ring.
Differenza tra guarnizione frontale o ring e guarnizione sporgenza o ring
Materiale dei raccordi: ottone; Acciaio al carbonio; Acciaio inossidabile
Applicazione: Attrezzatura agricola, processo automobilistico, trasferimento di prodotti chimici, attrezzatura da costruzione, trasferimento di combustibile, idraulico, attrezzatura di fabbricazione, marina, movimentazione dei materiali, attrezzatura mobile, giacimento di petrolio, imballaggio, trasporto

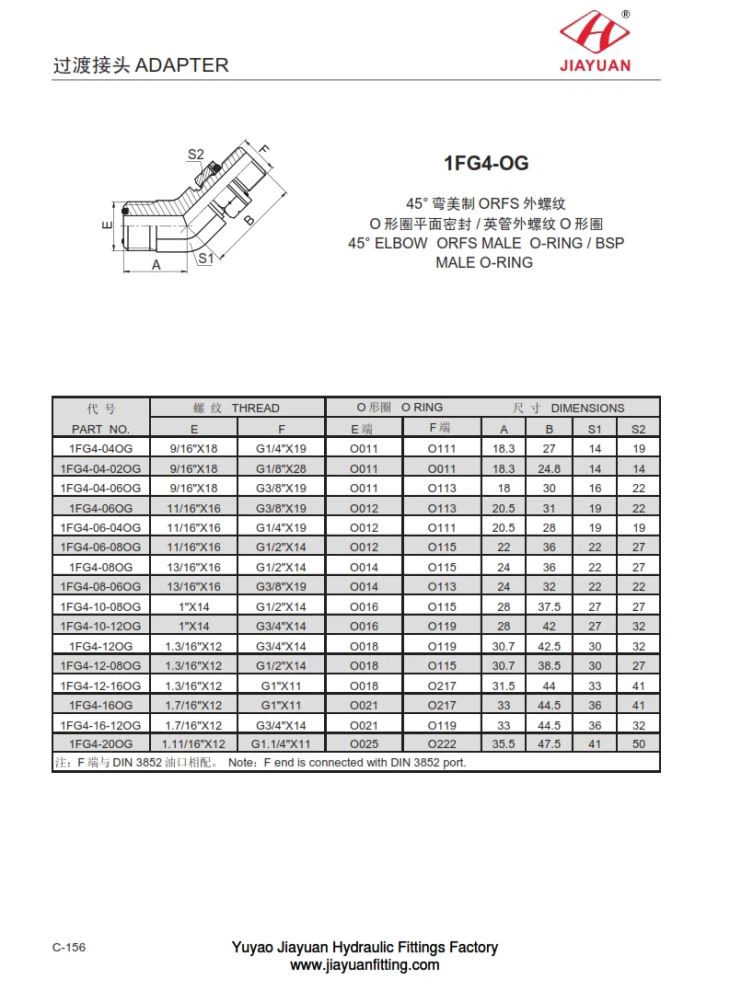

1FG4-OG 45 ° gomito ORFS maschio o-ring / bsp maschio o-ring Dimensioni Tabella delle dimensioni tabella come segue:
PA RT N O. | T HR EA D | O ANELLO DIM E N S I O NS | ||||||
E | F | E | F | UN | B | S 1 | S 2 | |
1 FG 4 - 04 O G | 9/16 " X 18 | G 1/4 " X 19 | O 011 | O 111 | 18,3 | 27 | 14 | 19 |
1 FG 4 - 04 - 02 O G | 9/16 " X 18 | G 1/8 " X 28 | O 011 | O 011 | 18,3 | 24.8 | 14 | 14 |
1 FG 4 - 04 - 06 O G | 9/16 " X 18 | G 3/8 " X 19 | O 011 | O 113 | 18 | 30 | 16 | 22 |
1 FG 4 - 06 O G | 11/16 " X 16 | G 3/8 " X 19 | O 012 | O 113 | 20.5 | 31 | 19 | 22 |
1 FG 4 - 06 - 04 O G | 11/16 " X 16 | G 1/4 " X 19 | O 012 | O 111 | 20.5 | 28 | 19 | 19 |
1 FG 4 - 06 - 08 O G | 11/16 " X 16 | G 1/2 " X 14 | O 012 | O 115 | 22 | 36 | 22 | 27 |
1 FG 4 - 08 O G | 13/16 " X 16 | G 1/2 " X 14 | O 014 | O 115 | 24 | 36 | 22 | 27 |
1 FG 4 - 08 - 06 O G | 13/16 " X 16 | G 3/8 " X 19 | O 014 | O 113 | 24 | 32 | 22 | 22 |
1 FG 4 - 10 - 08 O G | 1 " X 14 | G 1/2 " X 14 | O 016 | O 115 | 28 | 37.5 | 27 | 27 |
1 FG 4 - 10 - 12 O G | 1 " X 14 | G 3/4 " X 14 | O 016 | O 119 | 28 | 42 | 27 | 32 |
1 FG 4 - 12 O G | 1.3 / 16 " X 12 | G 3/4 " X 14 | O 018 | O 119 | 30.7 | 42.5 | 30 | 32 |
1 FG 4 - 12 - 08 O G | 1.3 / 16 " X 12 | G 1/2 " X 14 | O 018 | O 115 | 30.7 | 38.5 | 30 | 27 |
1 FG 4 - 12 - 16 O G | 1.3 / 16 " X 12 | G 1 " X 11 | O 018 | O 217 | 31.5 | 44 | 33 | 41 |
1 FG 4 - 16 O G | 1.7 / 16 " X 12 | G 1 " X 11 | O 021 | O 217 | 33 | 44.5 | 36 | 41 |
1 FG 4 - 16 - 12 O G | 1.7 / 16 " X 12 | G 3/4 " X 14 | O 021 | O 119 | 33 | 44.5 | 36 | 32 |
1 FG 4 - 20 O G | 1.11 / 16 " X 12 | G 1.1 / 4 " X 11 | O 025 | O 222 | 35.5 | 47.5 | 41 | 50 |
F DIN 385 2 No te Collegamento a norma DIN 385 2 punti. | ||||||||
