Tipi di prodotto: raccordi per tubi con guarnizione frontale a 2F
Standard di settore: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Collegamento da E a F:
ORELLO ORALE MASCHIO / FEMMINA ORFS
Forma: gomito, dritto, a T, a croce, ecc.
Raccordi ORFS Pressione di esercizio nominale: da 3215 psi a 5800 psi, da 216 bar a 400 bar.
Possiamo anche offrire il kit di taglie piatte Orfs o ring e il design della guarnizione O ring.
Differenza tra guarnizione frontale o ring e guarnizione sporgenza o ring
Materiale dei raccordi: ottone; Acciaio al carbonio; Acciaio inossidabile
Applicazione: Attrezzatura agricola, processo automobilistico, trasferimento di prodotti chimici, attrezzatura da costruzione, trasferimento di combustibile, idraulico, attrezzatura di fabbricazione, marina, movimentazione dei materiali, attrezzatura mobile, giacimento di petrolio, imballaggio, trasporto

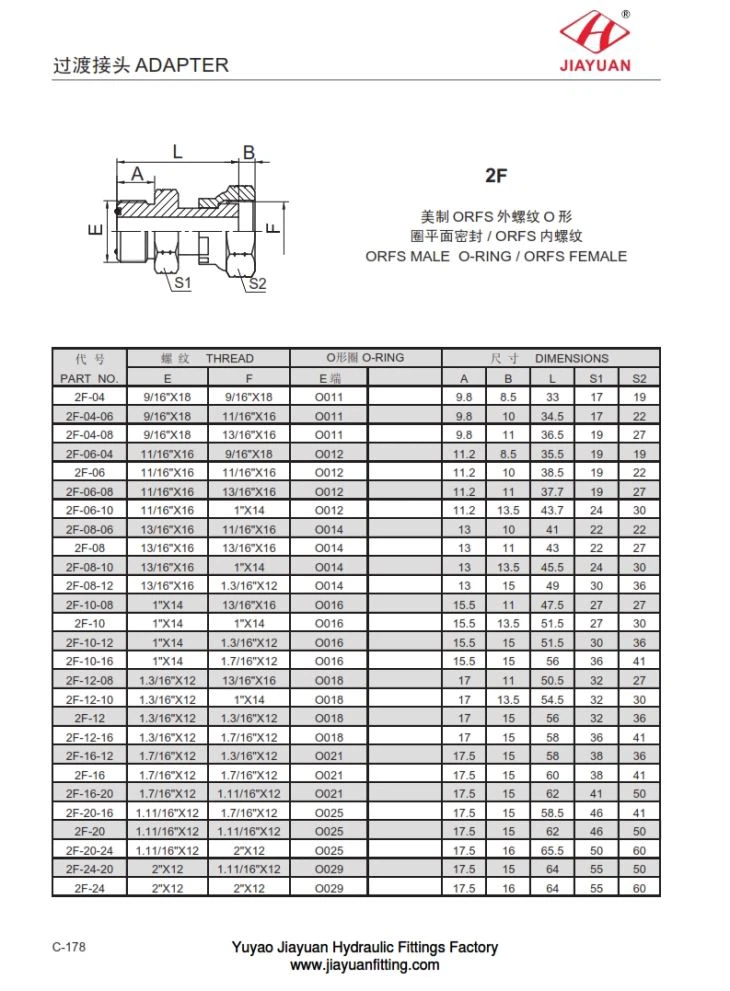

O-ring maschio ORF 2F / ORFS femmina Tabella delle dimensioni tabella come segue:
PA RT N O. | T HR EA D | O ANELLO | DIM E N S I O NS | ||||||
E | F | E | UN | B | L | S 1 | S 2 | ||
2 F- 04 | 9/16 " X 18 | 9/16 " X 18 | O 011 | 9.8 | 8.5 | 33 | 17 | 19 | |
2 F- 04 - 06 | 9/16 " X 18 | 11/16 " X 16 | O 011 | 9.8 | 10 | 34.5 | 17 | 22 | |
2 F- 04 - 08 | 9/16 " X 18 | 13/16 " X 16 | O 011 | 9.8 | 11 | 36.5 | 19 | 27 | |
2 F- 06 - 04 | 11/16 " X 16 | 9/16 " X 18 | O 012 | 11.2 | 8.5 | 35.5 | 19 | 19 | |
2 F- 06 | 11/16 " X 16 | 11/16 " X 16 | O 012 | 11.2 | 10 | 38.5 | 19 | 22 | |
2 F- 06-08 | 11/16 " X 16 | 13/16 " X 16 | O 012 | 11.2 | 11 | 37.7 | 19 | 27 | |
2 F- 06 - 10 | 11/16 " X 16 | 1 " X 14 | O 012 | 11.2 | 13.5 | 43,7 | 24 | 30 | |
2 F- 08 - 06 | 13/16 " X 16 | 11/16 " X 16 | O 014 | 13 | 10 | 41 | 22 | 22 | |
2 F- 08 | 13/16 " X 16 | 13/16 " X 16 | O 014 | 13 | 11 | 43 | 22 | 27 | |
2 F- 08 - 10 | 13/16 " X 16 | 1 " X 14 | O 014 | 13 | 13.5 | 45.5 | 24 | 30 | |
2 F- 08 - 12 | 13/16 " X 16 | 1.3 / 16 " X 12 | O 014 | 13 | 15 | 49 | 30 | 36 | |
2 F- 10 - 08 | 1 " X 14 | 13/16 " X 16 | O 016 | 15.5 | 11 | 47.5 | 27 | 27 | |
2 F- 10 | 1 " X 14 | 1 " X 14 | O 016 | 15.5 | 13.5 | 51,5 | 27 | 30 | |
2 F- 10 - 12 | 1 " X 14 | 1.3 / 16 " X 12 | O 016 | 15.5 | 15 | 51,5 | 30 | 36 | |
2 F- 10 - 16 | 1 " X 14 | 1.7 / 16 " X 12 | O 016 | 15.5 | 15 | 56 | 36 | 41 | |
2 F- 12 - 08 | 1.3 / 16 " X 12 | 13/16 " X 16 | O 018 | 17 | 11 | 50,5 | 32 | 27 | |
2 F- 12 - 10 | 1.3 / 16 " X 12 | 1 " X 14 | O 018 | 17 | 13.5 | 54.5 | 32 | 30 | |
2 F- 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | O 018 | 17 | 15 | 56 | 32 | 36 | |
2 F- 12 - 16 | 1.3 / 16 " X 12 | 1.7 / 16 " X 12 | O 018 | 17 | 15 | 58 | 36 | 41 | |
2 F- 16 - 12 | 1.7 / 16 " X 12 | 1.3 / 16 " X 12 | O 021 | 17.5 | 15 | 58 | 38 | 36 | |
2 F- 16 | 1.7 / 16 " X 12 | 1.7 / 16 " X 12 | O 021 | 17.5 | 15 | 60 | 38 | 41 | |
2 F- 16-20 | 1.7 / 16 " X 12 | 1.11 / 16 " X 12 | O 021 | 17.5 | 15 | 62 | 41 | 50 | |
2 F- 20-16 | 1.11 / 16 " X 12 | 1.7 / 16 " X 12 | O 025 | 17.5 | 15 | 58,5 | 46 | 41 | |
2 F- 20 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | O 025 | 17.5 | 15 | 62 | 46 | 50 | |
2 F- 20 - 24 | 1.11 / 16 " X 12 | 2 " X 12 | O 025 | 17.5 | 16 | 65.5 | 50 | 60 | |
2 F- 24 - 20 | 2 " X 12 | 1.11 / 16 " X 12 | O 029 | 17.5 | 15 | 64 | 55 | 50 | |
2 F- 24 | 2 " X 12 | 2 " X 12 | O 029 | 17.5 | 16 | 64 | 55 | 60 | |
