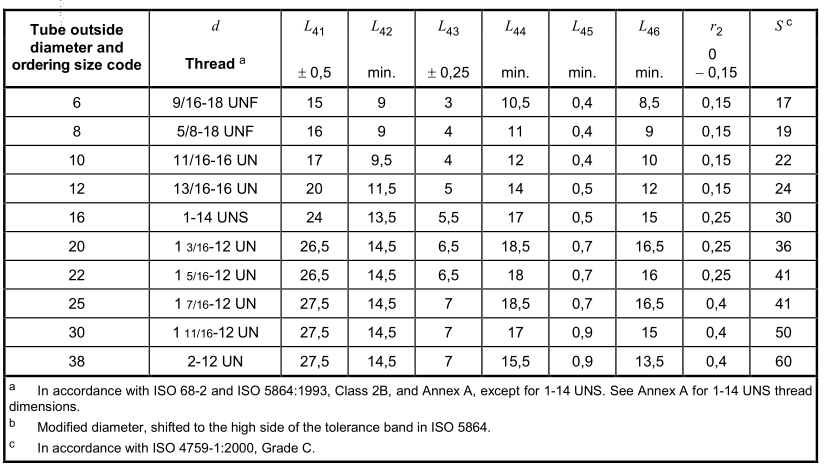

La tabella delle dimensioni del dado del tubo ORFS è conforme alle norme SAE J1453 o ISO 8434-3, tra cui il dado a tubo standard (NA) e il dado a tubo ad alta resistenza (NB).
un diametro minore del filo.
b Angoli esagonali del raggio o del raggio L 45 minimo, entrambe le estremità.
c Angolo d'apertura, 1 mm max.
d Identificazione richiesta per il dado stile B (ad alta resistenza); vedi 4.3.
e Entrambi i lati.
f Il dado del tubo A (NA) (standard) non è adatto per i gruppi saldobrasati di rame.
g Il dado a tubo B (NB) (ad alta resistenza) è adatto a tutti i gruppi.
h Per tubo diametro esterno u 12 mm.
Per diametro esterno del tubo> 12 mm.
j Ripartizione.
