A volte viene anche chiamato National Pipe Thread, NPTF (F for Fuel), American Standard Taper o semplicemente "pipe".
Tipi di adattatori NPT: adattatore maschio o femmina
Standard di prodotto: ISO 11926-3, SAE J514 e BS 5200
La dimensione della tabella delle dimensioni degli adattatori NPT è 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT ecc.
Materiale: acciaio al carbonio, acciaio inossidabile o lega di rame
Forma degli adattatori del raccordo NPT: dritto, gomito, a T, croce, riduttore ecc.
Adattatori raccordo NPT per raccordo girevole, adattatore metrico, adattatore bspp, adattatore sae ecc.

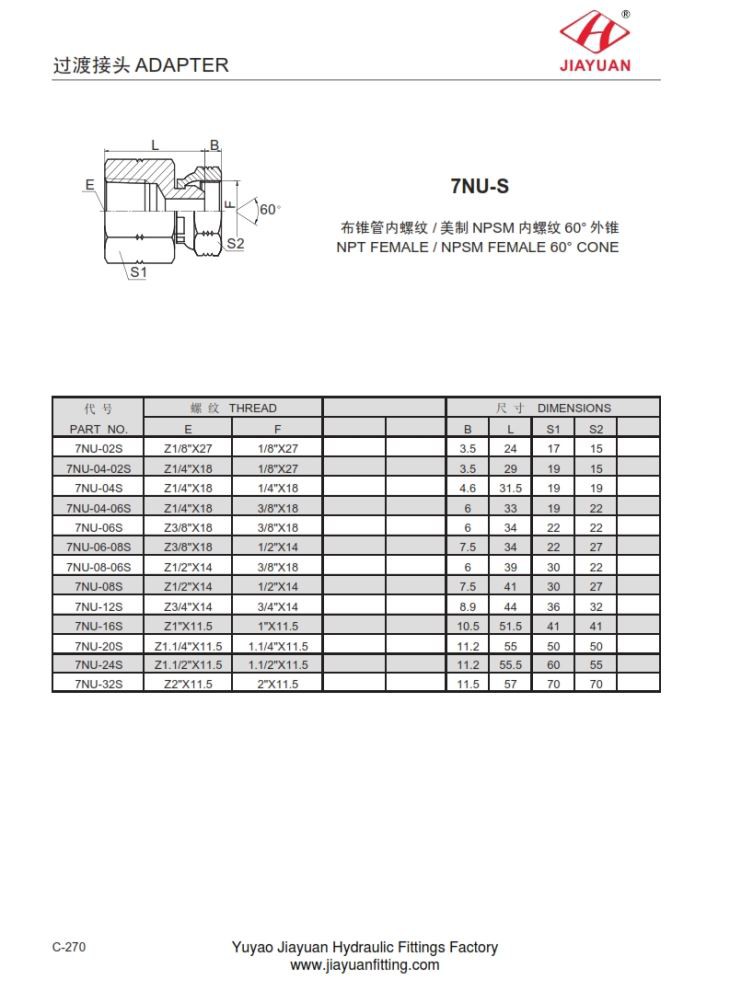

Dimensioni dell'adattatore 7NU-S NPT FEMALE / NPSM FEMALE 60 ° CONE come segue:
PA RT N O. | T HR EA D | DIM E N S I O NS | |||||
E | F | B | L | S 1 | S 2 | ||
7NU - 02S | Z 1/8 " X 27 | 1/8 " X 27 | 3.5 | 24 | 17 | 15 | |
7NU - 04 - 02S | Z 1/4 " X 18 | 1/8 " X 27 | 3.5 | 29 | 19 | 15 | |
7NU - 04S | Z 1/4 " X 18 | 1/4 " X 18 | 4.6 | 31.5 | 19 | 19 | |
7NU - 04 - 06S | Z 1/4 " X 18 | 3/8 " X 18 | 6 | 33 | 19 | 22 | |
7NU - 06S | Z 3/8 " X 18 | 3/8 " X 18 | 6 | 34 | 22 | 22 | |
7NU - 06 - 08S | Z 3/8 " X 18 | 1/2 " X 14 | 7.5 | 34 | 22 | 27 | |
7NU - 08 - 06S | Z 1/2 " X 14 | 3/8 " X 18 | 6 | 39 | 30 | 22 | |
7NU - 08S | Z 1/2 " X 14 | 1/2 " X 14 | 7.5 | 41 | 30 | 27 | |
7NU - 12S | Z 3/4 " X 14 | 3/4 " X 14 | 8.9 | 44 | 36 | 32 | |
7NU - 16S | Z 1 " X 11.5 | 1 " X 11.5 | 10.5 | 51,5 | 41 | 41 | |
7NU - 20S | Z 1.1 / 4 " X 11.5 | 1.1 / 4 " X 11.5 | 11.2 | 55 | 50 | 50 | |
7NU - 24S | Z 1.1 / 2 " X 11.5 | 1.1 / 2 " X 11.5 | 11.2 | 55.5 | 60 | 55 | |
7NU - 32S | Z 2 " X 11.5 | 2 " X 11.5 | 11.5 | 57 | 70 | 70 | |
