1. Definizione di adattatore per flange SAE, SAE è Society of Automotive Engineers negli Stati Uniti, che sviluppa un'organizzazione per i professionisti dell'ingegneria idraulica. si tratta di una connessione flangiata con tubo e tubo flangiati idraulici, adattatori, connessione del tubo tramite morsetti flangia SAE e gruppo 4 bulloni, è attacco flangiato all'estremità dell'adattatore è inoltre selezionabile come connettore cono 24 gradi, connettore tubo ORFS, connettore cono svasato 37 gradi , Connettore cono 60 gradi.
2. Metodi di assemblaggio degli adattatori idraulici delle flange SAE come mostrato nei morsetti della flangia SAE, fare clic sul collegamento. È comunemente la connessione da SAE Flange Port a Adapter Ends, gli standard delle estremità dell'adattatore (connessioni di tubi metallici per la potenza del fluido e l'uso generale) come segue:
● Connettori a cono a 24 gradi (ISO 8434-1: 2007)
● Connettori svasati a 37 ° (ISO 8434-2: 2007)
● Connettore a guarnizione piatta con o-ring (ISO 8434-3: 2005)
● Connettori a cono 60 ° con o senza o-ring (ISO 8434-6: 2009)
3. Dimensioni della porta SAE per raccordo idraulico della flangia divisa come connettori flangia cod. 61/62:

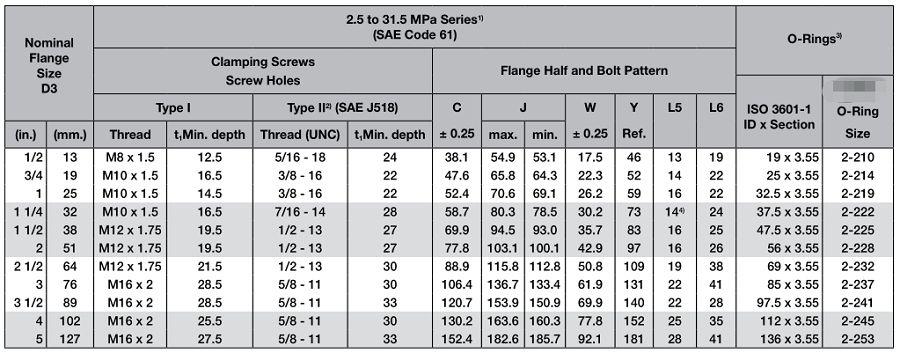

Codice SAE 61 Connettore porta flangia

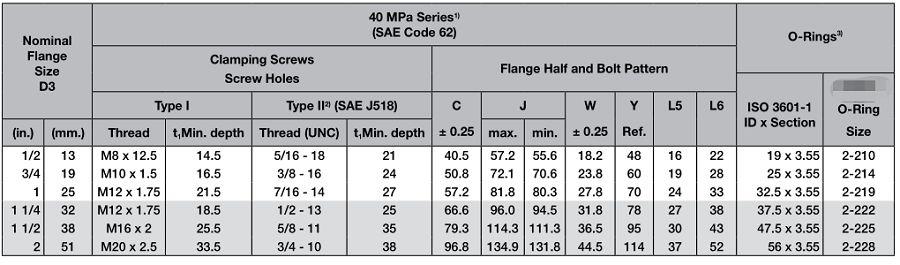

Codice SAE 62 Connettore porta flangia
Dettaglio porta - ISO 6162
1) 1 MPa = 10 bar = 145 PSI.
2) Non per un nuovo design.
3) 90 durometro nitrile è standard per applicazioni idrauliche.

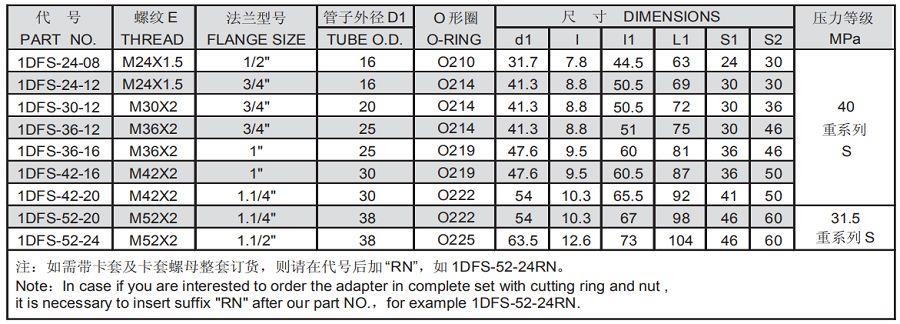

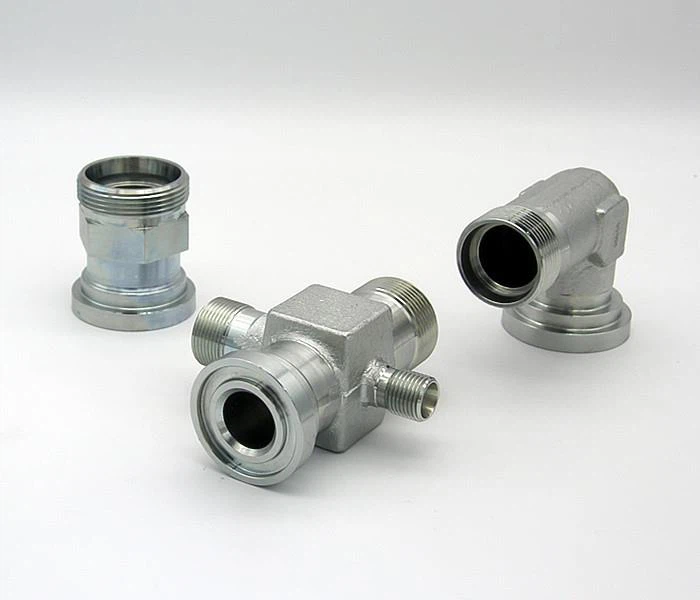

1. Codice SAE 62 Connettore tubo flangia 1DFL-RN
2. Codice 62 Connettore flangia JIC 37 1JFS
