Tipi di prodotto: Raccordi adattatori per flangia idraulica SAE 1FFL ORFS
Standard di settore: ISO 6162 ISO 8434-3 SAE J1453
Collegamento da E a F: ORFS ORALE MASCHIO / FLANGIA SERIE L ISO 6162-1
Forma: gomito, diritto, blocco ecc.
Valutazione della pressione di esercizio: il codice SAE 61 è compreso tra 2,5 e 31,5 Mpa; Il codice SAE 62 è 40 Mpa.
Materiale dei raccordi: ottone; Acciaio al carbonio; Acciaio inossidabile
Applicazione: Attrezzatura agricola, processo automobilistico, trasferimento di prodotti chimici, attrezzatura da costruzione, trasferimento di combustibile, idraulico, attrezzatura di fabbricazione, marina, movimentazione dei materiali, attrezzatura mobile, giacimento di petrolio, imballaggio, trasporto

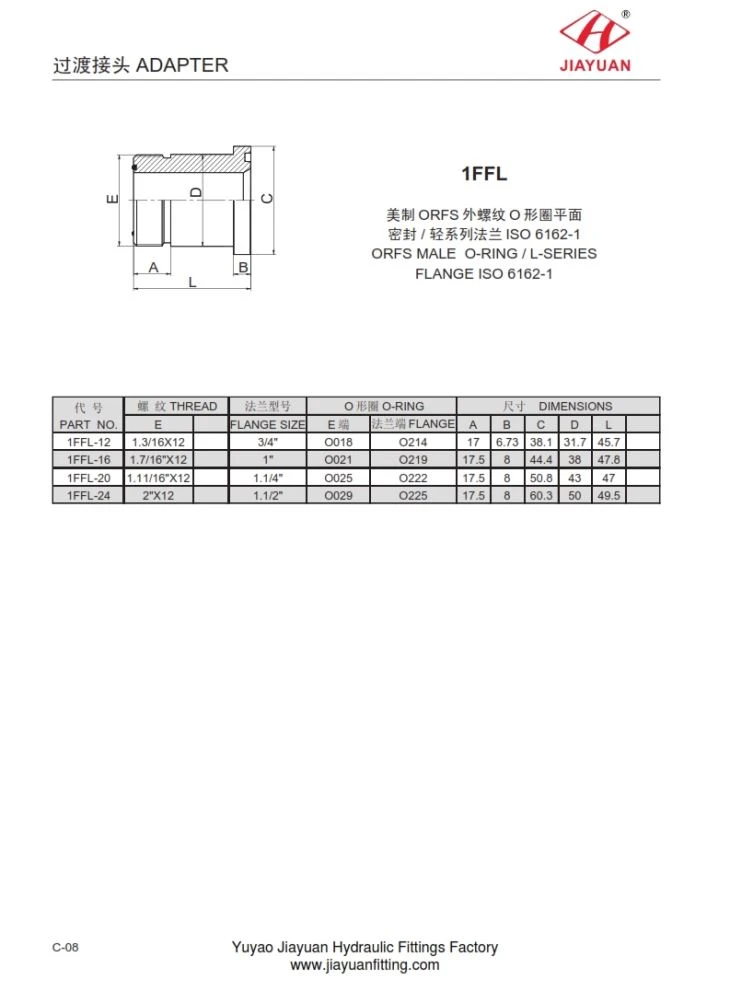

OFFing maschio ORF 1FFL / flangia idraulica serie L ISO 6162-1 Tabella delle dimensioni dimensionali come segue
PARTE NO. | FILO | O O-RING | DIMENSIONI | ||||||||
E | DIMENSIONE FLANGIA | E | FLANGIA | UN | B | C | D | L | |||
1FFL-12 | 1.3 / 16X12 | 3/4" | O018 | O214 | 17 | 6.73 | 38.1 | 31,7 | 45.7 | ||
1FFL-16 | 1.7 / 16" X12 | 1" | O021 | O219 | 17.5 | 8 | 44.4 | 38 | 47,8 | ||
1FFL-20 | 1.11 / 16" X12 | 1.1 / 4" | O025 | O222 | 17.5 | 8 | 50,8 | 43 | 47 | ||
1FFL-24 | 2" X12 | 1.1 / 2" | O029 | O225 | 17.5 | 8 | 60.3 | 50 | 49.5 | ||
