Tipi di prodotto: Raccordi adattatori per flangia idraulica SAE Gomito 1DFS9-RN
Standard di settore: SAE J518, ISO 6162 DIN 2353, ISO 8434-1
Tipo di connessione da E a F: GOMITO 90 ° TIPO MASCHIO MASCHIO / FLANGIA SERIE H ISO 6162-2
Forma: gomito, diritto, blocco ecc.
Valutazione della pressione di esercizio: il codice SAE 61 è compreso tra 2,5 e 31,5 Mpa; Il codice SAE 62 è 40 Mpa.
Materiale dei raccordi: ottone; Acciaio al carbonio; Acciaio inossidabile
Applicazione: Attrezzatura agricola, processo automobilistico, trasferimento di prodotti chimici, attrezzatura da costruzione, trasferimento di combustibile, idraulico, attrezzatura di fabbricazione, marina, movimentazione dei materiali, attrezzatura mobile, giacimento di petrolio, imballaggio, trasporto

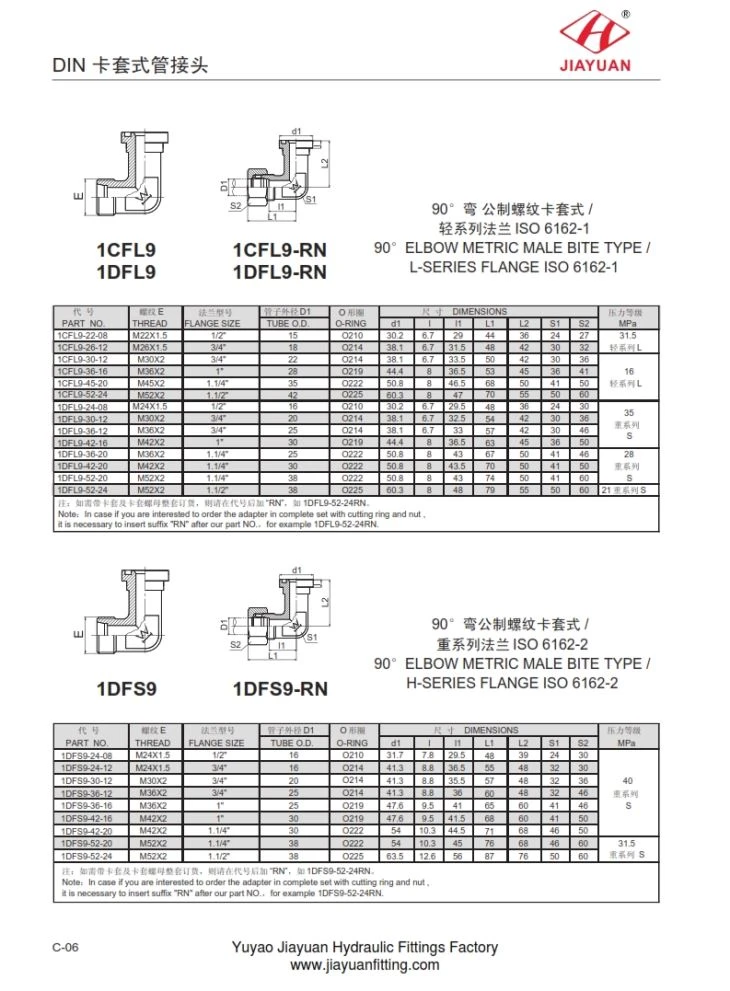

1DFS9-RN Flangia metrica a morso di tipo H a gomito serie ISO 6162-2 Tabella delle dimensioni dimensionali come segue
PARTE NO. | E FILO | DIMENSIONE FLANGIA | D1 | O O-RING | DIMENSIONI | MPa | ||||||
TUBO OD | d1 | l | l1 | L1 | L2 | S1 | S2 | |||||
1DFS9-24-08 | M24x1.5 | 1/2" | 16 | O210 | 31,7 | 7.8 | 29.5 | 48 | 39 | 24 | 30 | 40 S |
1DFS9-24-12 | M24x1.5 | 3/4" | 16 | O214 | 41.3 | 8.8 | 36.5 | 55 | 48 | 32 | 30 | |
1DFS9-30-12 | M30x2 | 3/4" | 20 | O214 | 41.3 | 8.8 | 35.5 | 57 | 48 | 32 | 36 | |
1DFS9-36-12 | M36X2 | 3/4" | 25 | O214 | 41.3 | 8.8 | 36 | 60 | 48 | 32 | 46 | |
1DFS9-36-16 | M36X2 | 1" | 25 | O219 | 47.6 | 9.5 | 41 | 65 | 60 | 41 | 46 | |
1DFS9-42-16 | M42X2 | 1" | 30 | O219 | 47.6 | 9.5 | 41.5 | 68 | 60 | 41 | 50 | |
1DFS9-42-20 | M42X2 | 1.1 / 4" | 30 | O222 | 54 | 10.3 | 44.5 | 71 | 68 | 46 | 50 | |
1DFS9-52-20 | M52x2 | 1.1 / 4" | 38 | O222 | 54 | 10.3 | 45 | 76 | 68 | 46 | 60 | 31.5 S |
1DFS9-52-24 | M52x2 | 1.1 / 2" | 38 | O225 | 63.5 | 12.6 | 56 | 87 | 76 | 50 | 60 |
