Raccordi girevoli BSPP maschio BSPT
Tipi di raccordi conici filettati BSPP a 60 gradi: con o senza o-ring, connettore maschio o femmina.
Lo standard del catalogo dei raccordi BSPP si basa su ISO 8434-6 e BS 5200.
Le filettature per le connessioni a cono a 60 gradi sono BSPP conformi a ISO 228-1.
Raccordi per tubi metallici per potenza del fluido idraulico e uso generale.
Jiayuan può anche offrire raccordi BSP in acciaio inossidabile, raccordi per tubi in ottone bsp, raccordi per tubi flessibili bsp ecc.

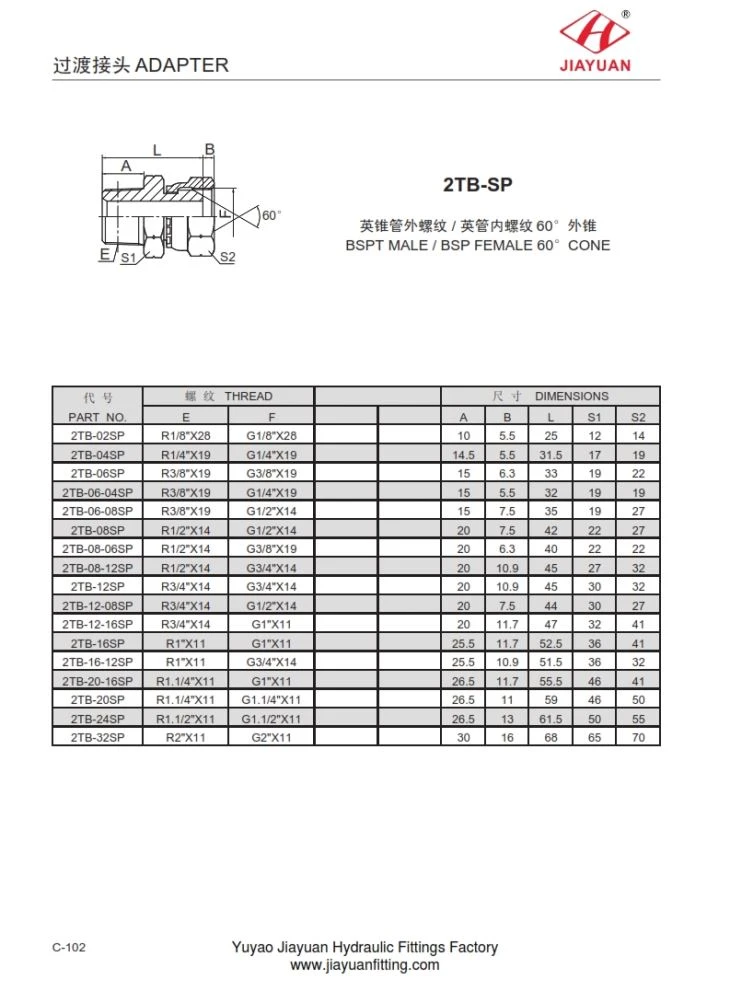

2TB-SP BSPT MASCHIO / BSP FEMMINA 60 ° CONO adattando le dimensioni del connettore come segue:
PA RT N O. | T HR EA D | DIM E N S I O NS | |||||
E | F | UN | B | L | S 1 | S 2 | |
2 T B - 02 S P | R1 / 8 " X 28 | G 1/8 " X 28 | 10 | 5.5 | 25 | 12 | 14 |
2 T B - 04 S P | R1 / 4 " X 19 | G 1/4 " X 19 | 14.5 | 5.5 | 31.5 | 17 | 19 |
2 T B - 06 S P | R3 / 8 " X 19 | G 3/8 " X 19 | 15 | 6.3 | 33 | 19 | 22 |
2 T B - 06 - 04 S P | R3 / 8 " X 19 | G 1/4 " X 19 | 15 | 5.5 | 32 | 19 | 19 |
2 T B - 06 - 08 S P | R3 / 8 " X 19 | G 1/2 " X 14 | 15 | 7.5 | 35 | 19 | 27 |
2 T B - 08 S P | R1 / 2 " X 14 | G 1/2 " X 14 | 20 | 7.5 | 42 | 22 | 27 |
2 T B - 08 - 06 S P | R1 / 2 " X 14 | G 3/8 " X 19 | 20 | 6.3 | 40 | 22 | 22 |
2 T B - 08 - 12 S P | R1 / 2 " X 14 | G 3/4 " X 14 | 20 | 10.9 | 45 | 27 | 32 |
2 T B - 12 S P | R3 / 4 " X 14 | G 3/4 " X 14 | 20 | 10.9 | 45 | 30 | 32 |
2 T B - 12 - 08 S P | R3 / 4 " X 14 | G 1/2 " X 14 | 20 | 7.5 | 44 | 30 | 27 |
2 T B - 12 - 16 S P | R3 / 4 " X 14 | G 1 " X 11 | 20 | 11.7 | 47 | 32 | 41 |
2 T B - 16 S P | R1 " X 11 | G 1 " X 11 | 25.5 | 11.7 | 52.5 | 36 | 41 |
2 T B - 16 - 12 S P | R1 " X 11 | G 3/4 " X 14 | 25.5 | 10.9 | 51,5 | 36 | 32 |
2 T B - 20 - 16 S P | R1.1 / 4 " X 11 | G 1 " X 11 | 26,5 | 11.7 | 55.5 | 46 | 41 |
2 T B - 20 S P | R1.1 / 4 " X 11 | G 1.1 / 4 " X 11 | 26,5 | 11 | 59 | 46 | 50 |
2 T B - 24 S P | R1.1 / 2 " X 11 | G 1.1 / 2 " X 11 | 26,5 | 13 | 61.5 | 50 | 55 |
2 T B - 32 S P | R2 " X 11 | G 2 " X 11 | 30 | 16 | 68 | 65 | 70 |
