Cono maschio BSPT femmina BSPP OR
Tipi di raccordi conici filettati BSPP a 60 gradi: con o senza o-ring, connettore maschio o femmina.
Lo standard del catalogo dei raccordi BSPP si basa su ISO 8434-6 e BS 5200.
Le filettature per le connessioni a cono a 60 gradi sono BSPP conformi a ISO 228-1.
Raccordi per tubi metallici per potenza del fluido idraulico e uso generale.
Jiayuan può anche offrire raccordi BSP in acciaio inossidabile, raccordi per tubi in ottone bsp, raccordi per tubi flessibili bsp ecc.

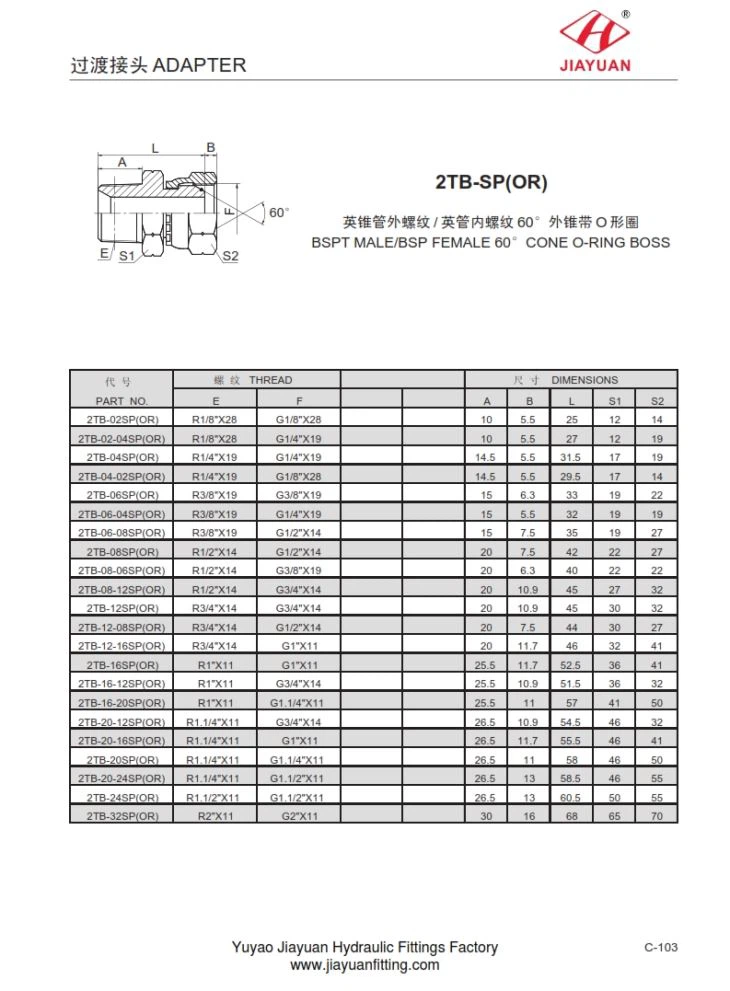

2TB-SP (OR) BSPT MASCHIO / BSP FEMMINA 60 ° CONO O-RING BOSS adattando le dimensioni del connettore come segue:
PAR T NO | TRE D | DIMENSIONE S | |||||
E | F | UN | B | L | S 1 | S 2 | |
2TB-02SP (OR ) | R1 / 8 "X2 8 | G1 / 8 "X2 8 | 1 0 | 5. 5 | 2 5 | 1 2 | 1 4 |
2TB-02-04SP (OR ) | R1 / 8 "X2 8 | G1 / 4 "X1 9 | 1 0 | 5. 5 | 2 7 | 1 2 | 1 9 |
2TB-04SP (OR ) | R1 / 4 "X1 9 | G1 / 4 "X1 9 | 14. 5 | 5. 5 | 31. 5 | 1 7 | 1 9 |
2TB-04-02SP (OR ) | R1 / 4 "X1 9 | G1 / 8 "X2 8 | 14. 5 | 5. 5 | 29. 5 | 1 7 | 1 4 |
2TB-06SP (OR ) | R3 / 8 "X1 9 | G3 / 8 "X1 9 | 1 5 | 6. 3 | 3 3 | 1 9 | 2 2 |
2TB-06-04SP (OR ) | R3 / 8 "X1 9 | G1 / 4 "X1 9 | 1 5 | 5. 5 | 3 2 | 1 9 | 1 9 |
2TB-06-08SP (OR ) | R3 / 8 "X1 9 | G1 / 2 "X1 4 | 1 5 | 7. 5 | 3 5 | 1 9 | 2 7 |
2TB-08SP (OR ) | R1 / 2 "X1 4 | G1 / 2 "X1 4 | 2 0 | 7. 5 | 4 2 | 2 2 | 2 7 |
2TB-08-06SP (OR ) | R1 / 2 "X1 4 | G3 / 8 "X1 9 | 2 0 | 6. 3 | 4 0 | 2 2 | 2 2 |
2TB-08-12SP (OR ) | R1 / 2 "X1 4 | G3 / 4 "X1 4 | 2 0 | 10. 9 | 4 5 | 2 7 | 3 2 |
2TB-12SP (OR ) | R3 / 4 "X1 4 | G3 / 4 "X1 4 | 2 0 | 10. 9 | 4 5 | 3 0 | 3 2 |
2TB-12-08SP (OR ) | R3 / 4 "X1 4 | G1 / 2 "X1 4 | 2 0 | 7. 5 | 4 4 | 3 0 | 2 7 |
2 TB-12-16SP (OR ) | R3 / 4 "X1 4 | G1 "X1 1 | 2 0 | 11. 7 | 4 6 | 3 2 | 4 1 |
2TB-16SP (OR ) | R1 "X1 1 | G1 "X1 1 | 25. 5 | 11. 7 | 52. 5 | 3 6 | 4 1 |
2TB-16-12SP (OR ) | R1 "X1 1 | G3 / 4 "X1 4 | 25. 5 | 10. 9 | 51. 5 | 3 6 | 3 2 |
2 TB-16-20SP (OR ) | R1 "X1 1 | G1.1 / 4 "X1 1 | 25. 5 | 1 1 | 5 7 | 4 1 | 5 0 |
2 TB-20-12SP (OR ) | R1.1 / 4 "X1 1 | G3 / 4 "X1 4 | 26. 5 | 10. 9 | 54. 5 | 4 6 | 3 2 |
2TB-20-16SP (OR ) | R1.1 / 4 "X1 1 | G1 "X1 1 | 26. 5 | 11. 7 | 55. 5 | 4 6 | 4 1 |
2TB-20SP (OR ) | R1.1 / 4 "X1 1 | G1.1 / 4 "X1 1 | 26. 5 | 1 1 | 5 8 | 4 6 | 5 0 |
2 TB-20-24SP (OR ) | R1.1 / 4 "X1 1 | G1.1 / 2 "X1 1 | 26. 5 | 1 3 | 58. 5 | 4 6 | 5 5 |
2 TB-24SP (OR ) | R1.1 / 2 "X1 1 | G1.1 / 2 "X1 1 | 26. 5 | 1 3 | 60. 5 | 5 0 | 5 5 |
2TB-32SP (OR ) | R2 "X1 1 | G2 "X1 1 | 3 0 | 1 6 | 6 8 | 6 5 | 7 0 |
