1. Definizione del gruppo del tubo flessibile, poiché è costituito da un corpo del tubo flessibile, raccordi per tubi flessibili, ghiere, paraneve ecc. Normalmente il montaggio avviene tramite capicorda o presa a vite per mordere il tubo nell'estremità del raccordo del tubo di coda, con attacco terminale sinistro e destro al tubo, è una connessione agli adattatori per tubi flessibili. Ma ci sono molti tipi di assemblaggi di tubi flessibili che dipendono dallo scopo di utilizzo del cliente, come: gruppo idraulico, tubi flessibili a crimpare, tubi flessibili termoplastici, tubo flessibile del sistema di lubrificazione centrale, gruppo tubo flessibile, gruppo flessibile riutilizzabile ecc.
2. Come assemblare il tubo idraulico come mostrato in figura:
3. Fittings Left e Fitting Right sono selezionati dagli standard ISO come segue:
ISO_12151-5-2007: Raccordi per tubi flessibili con estremità svasate ISO 8434-2 a 37 °
ISO_12151-1-2010: raccordi per tubi flessibili con estremità di tenuta O-ring ISO 8434-3
ISO_12151_2: Raccordi per tubi flessibili con connettore ISO 8434-1 e ISO 8434-4 24 ° con estremità con O-ring
ISO_12151_3-2010: raccordi per tubi flessibili con estremità flangiate ISO 6162-1 o ISO 6162-2
ISO 12151-6: 2009: raccordi per tubi flessibili con estremità coniche ISO 8434-6 a 60 gradi
Standard di selezione dei flessibili come di seguito:
SAE100 R1AT, 853-1SN Standard per tubo flessibile a treccia metallica
SAE100 R2AT, 853-2SN, EN 857 2SC, EN 854 2TE Standard per tubo flessibile a due fili
SAE 100 R17, SAE 100 R16 per tubi flessibili a treccia metallica
SAE100 R12-EN856 R12, EN856 4SP, EN856 4SH, SAE100 R13-EN856R13, SAE100 R15-ISO3862 R15 per tubo a spirale metallica

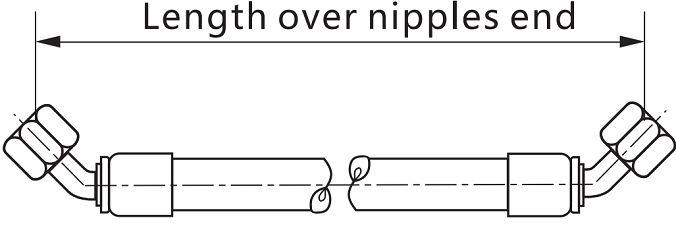

4. COME MISURARE L'ASSEMBLAGGIO

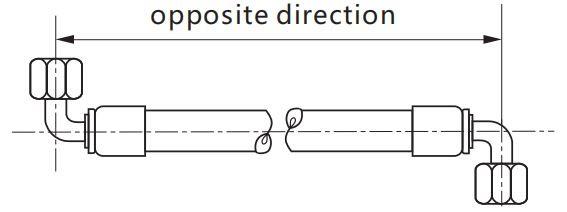

La lunghezza complessiva del gruppo tubo viene misurata sulla superficie di tenuta dei raccordi diritti o sulla linea centrale dei raccordi a gomito. Come segue:
5. COME MISURARE L'ANGOLO DELLA CILINDRATA
Per misurare l'angolo di spostamento di un gruppo tubo, puntare un'estremità del giunto "1" in una posizione verticale verso l'alto. L'angolo può quindi essere misurato dalla linea centrale dell'accoppiamento "1" in senso orario alla linea centrale dell'accoppiamento "2 ”.
V 0 gradi
V 90 gradi
V180 gradi
V 270 gradi
Permesso di tolleranza dell'angolo di montaggio ± 3 °
I tubi flessibili sono impacchettati in fasci. Quando il tubo è difficile da attirare quando è montato. Quando un raccordo di estremità del gruppo è a gomito, esiste una direzione di flessione naturale.
