Categoria di prodotto: Raccordi idraulici standard JIS per vari adattatori
La tabella delle dimensioni del filo JIS è prodotta secondo: filetti BSPP: ISO 228-1 G, JIS B0202; Discussioni BSPT: ISO 7/1, JIS B0203.
I raccordi JIS sono progettati con svasatura a 30 ° e connessioni coniche a 60 ° alle estremità dei tubi, utilizzate anche come adattatori per tubi.
Per convogliare i tipi di filettatura: porta JIS B2351, adattatore Npt, SAE ORB ecc.

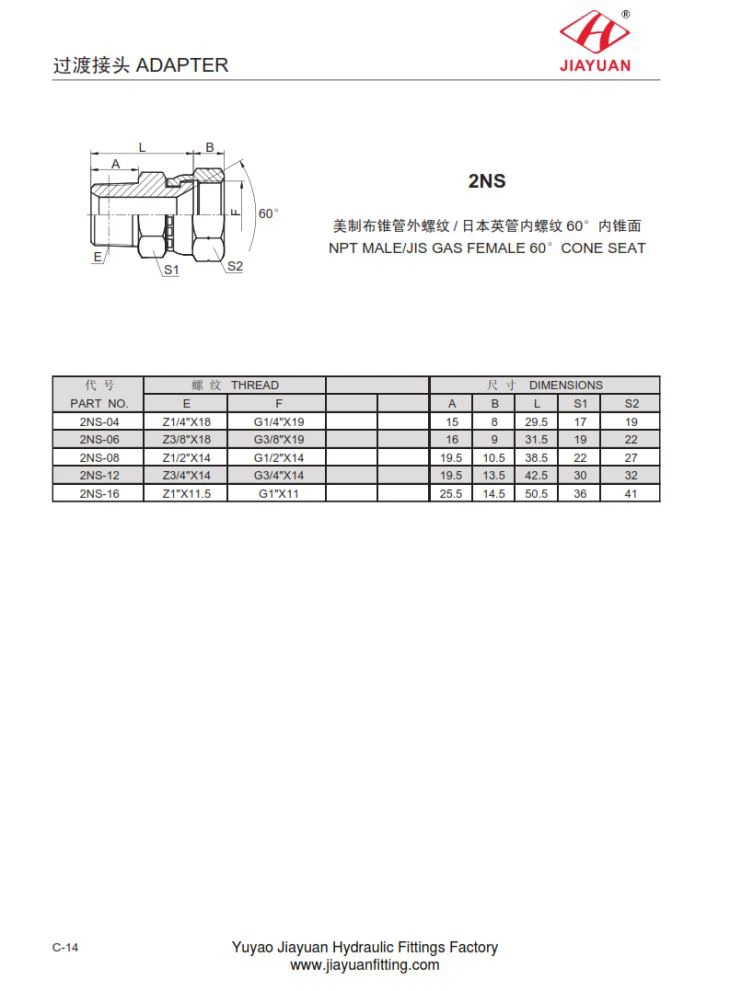

2NS NPT MASCHIO JIS GAS FEMMINA 60 CONI SEDILI SPECIFICHE come segue:
PARTE NO. | FILO | DIMENSIONI | |||||
E | F | UN | B | L | S1 | S2 | |
2NS-04 | Z1 / 4" X18 | G1 / 4" X19 | 15 | 8 | 29.5 | 17 | 19 |
2NS-06 | Z3 / 8" X18 | G3 / 8" X19 | 16 | 9 | 31.5 | 19 | 22 |
2NS-08 | Z1 / 2" X14 | G1 / 2" X14 | 19.5 | 10.5 | 38.5 | 22 | 27 |
2NS-12 | Z3 / 4" X14 | G3 / 4" X14 | 19.5 | 13.5 | 42.5 | 30 | 32 |
2NS-16 | Z1" X11.5 | G1" X11 | 25.5 | 14.5 | 50,5 | 36 | 41 |
