Categoria di prodotto: Raccordi idraulici standard JIS per vari adattatori
La tabella delle dimensioni del filo JIS è prodotta secondo: filetti BSPP: ISO 228-1 G, JIS B0202; Discussioni BSPT: ISO 7/1, JIS B0203.
I raccordi JIS sono progettati con svasatura a 30 ° e connessioni coniche a 60 ° alle estremità dei tubi, utilizzate anche come adattatori per tubi.
Per convogliare i tipi di filettatura: porta JIS B2351, adattatore Npt, SAE ORB ecc.

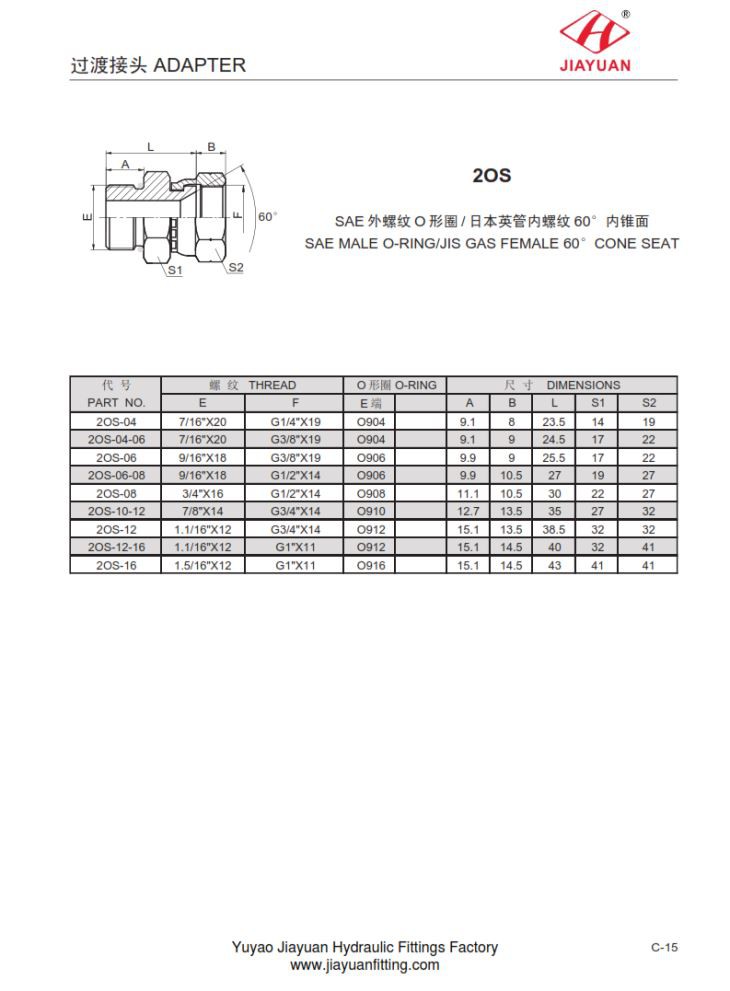

2OS SAE MASCHIO O-RING JIS GAS FEMMINA 60 CONI SEDILE specifica come segue:
PARTE NO. | FILO | O-RI NG | DIMENSIONI | ||||||
E | F | E | UN | B | L | S1 | S2 | ||
2OS-04 | 7/16" X20 | G1 / 4" X19 | O904 | 9.1 | 8 | 23.5 | 14 | 19 | |
2OS-04-06 | 7/16" X20 | G3 / 8" X19 | O904 | 9.1 | 9 | 24.5 | 17 | 22 | |
2OS-06 | 9/16" X18 | G3 / 8" X19 | O906 | 9.9 | 9 | 25.5 | 17 | 22 | |
2OS-06-08 | 9/16" X18 | G1 / 2" X14 | O906 | 9.9 | 10.5 | 27 | 19 | 27 | |
2OS-08 | 3/4" X16 | G1 / 2" X14 | O908 | 11.1 | 10.5 | 30 | 22 | 27 | |
2OS-10-12 | 7/8" X14 | G3 / 4" X14 | O910 | 12,7 | 13.5 | 35 | 27 | 32 | |
2OS-12 | 1.1 / 16" X12 | G3 / 4" X14 | O912 | 15.1 | 13.5 | 38.5 | 32 | 32 | |
2OS-12-16 | 1.1 / 16" X12 | G1" X11 | O912 | 15.1 | 14.5 | 40 | 32 | 41 | |
2OS-16 | 1.5 / 16" X12 | G1" X11 | O916 | 15.1 | 14.5 | 43 | 41 | 41 | |
