1. Definizione dell'adattatore per raccordo JIS, JIS è lo standard industriale giapponese, adattatore con bagliore da 30 gradi e cono a 60 gradi, i raccordi JIS vengono generalmente utilizzati per collegare il tubo flessibile o gli adattatori. Viene comunemente utilizzato nel mercato OEM giapponese e coreano come escavatore, caricatore, trattore, ecc. Le filettature standard sono conformi alla filettatura BSPP ISO 228-1 G e JIS B 0202; La filettatura BSPT è ISO 7/1 e JIS B 0203. L'adattatore JIS 60 soddisfa le specifiche JIS B8363. Collegamento come di seguito:
 |  |
2. Dimensione dei terminali di montaggio JIS come segue:
 |  |  |  |

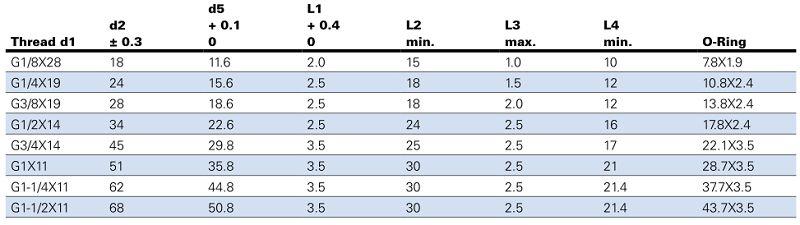

3. Informazioni tecniche di JIS B 2351 BSP Thread Port

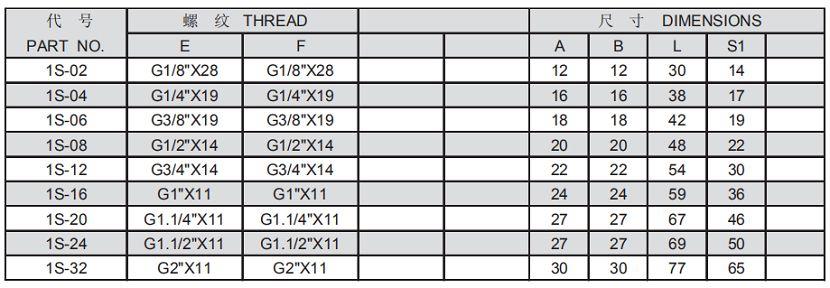

1. JIS Adapters Straight Union 1S
2. Adattatori JIS BSPP Stud Straight 1SG
Perno maschio è conforme a DIN 3852 o-ring per porta + anello di ritegno, se l'o-ring JIS B2351 indica B2351.
Porta DIN 3852 |

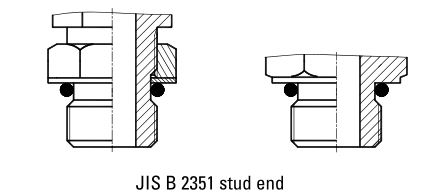

Porta JIS B2351 |
3. Adattatori JIS UNF Stud Straight 1SO
Il perno maschio è per SAE O-ring Boss ISO 11927
4. Adattatori JIS NPT Port Straight 1SN
5. Adattatori JIS BSPT Port Straight 1ST
6. Adattatore JIS femmina girevole 2S
7. ORB perno maschio JIS femmina girevole 2OS
Il perno maschio è per SAE O-ring Boss ISO 11927
8. Porta NPT JIS girevole femmina Gomito 2TS9-SP

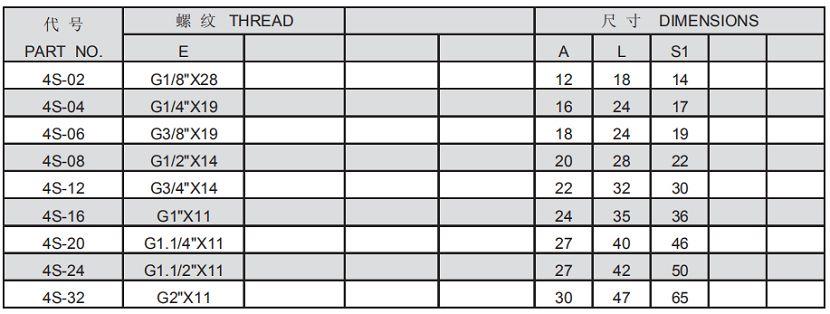

9. Connettore JIS 60 gradi flare 4S
10. Connettore JIS Girevole con sede a 60 gradi
11. JIS B2351 O-Ring
