1. Definizione del raccordo per tubo idraulico SAE Flange, normalmente chiamato SAE Flange, che è SAE J 518 Standard con 4 fori per fori uguali al collegamento standard ISO 6162-1 / 2, ma lo standard del raccordo del tubo con estremità della flangia è ISO 12151 -3: 2010. Serve a collegare i tubi flessibili ad alta pressione in genere a pompe, motori e cilindri, dove i tubi flessibili sono sottoposti a un carico di pressione elevato.
2. Metodo di accoppiamento idraulico del tubo flessibile SAE, come n. 1 è un raccordo per tubo flessibile idraulico con ghiera a crimpare, 2 fori, testa flangiata e morsetto secondo ISO 6162-1 o ISO 6162-2; 3 è guarnizione O-ring
3. Informazioni tecniche dei raccordi per tubi flessibili SAE Codice 61 e codice 62:

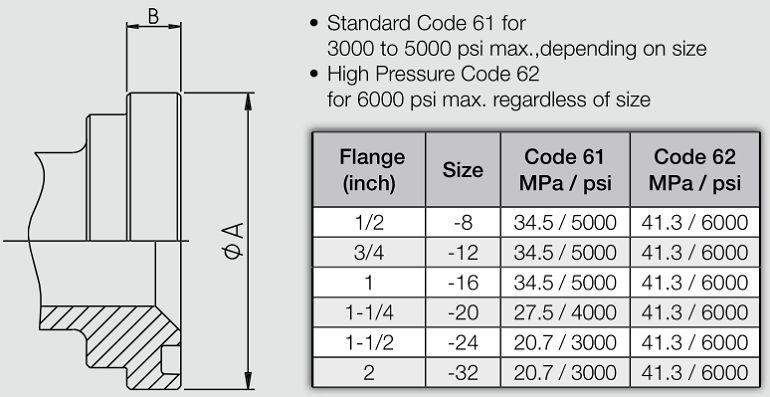

Pressione di esercizio per dimensioni della flangia:
Finitura flangia e O-ring per codice SAE 61 3000 psi
Dimensione estremità flangia e O-ring per codice SAE 62 6000 psi
Finitura flangia e O-ring per Caterpillar (rivisto dalla norma ISO 6162-1 / 2)
1. TUBO FLANGIA SAE RACCORDO 3000 PSI 87311
2. TUBO FLANGIA SAE RACCORDO GOMITO 3000 PSI 87341
3. TUBO FLANGIA SAE RACCORDO GOMITO 3000 PSI 87391
