1. Definizione: i raccordi ORFS sono conformi alla norma ISO 8434-3 / SAE J1453 versione 2005, è un tipo di tenuta O-ring con dado, manicotto, O-ring e corpo del raccordo. Il tipo di unione richiede che le connessioni di estremità del tubo siano gli stessi raccordi ORFS da tubo a tubo.
2. Metodi di connessione dei raccordi con tenuta O-ring, il connettore ORFS con filettatura maschio si accoppierà con due tipi di adattatori femmina (Dado + manicotto + tubo e femmina girevole o assemblaggio tubo flessibile) come da schema:
3. Vantaggi dei raccordi per tubi ORFS come segue:
● Il metodo di tenuta elastomerica offre un'eccellente affidabilità, per rimanere privo di perdite in applicazioni idrauliche ad alta pressione tipiche di attrezzature mobili, stampaggio a iniezione, macchinari pesanti, agricoltura, costruzione navale.
● Facile da assemblare, dalla preparazione della provetta buona, requisiti di spazio di installazione eccellenti, riparazioni sul campo con l'adattatore per brasatura. Compatibilità dei tubi in acciaio, acciaio inossidabile, rame e alluminio, misure disponibili Diametro del tubo da 6 a 50 mm e da 1 / 4˝ a 2˝.
● I raccordi più popolari per tubo in pollici (tubo metrico su richiesta), l'uso corrente negli Stati Uniti, in Europa e gradualmente l'accettazione in Asia.
4. Dati dimensionali e tecnologici delle dimensioni finali ORFS (SAE J1453 / ISO 8434-3):
Pressione di esercizio da 25 a 63 MPa e requisiti di coppia di test per connettori con tenuta O-ring come sotto:
1. Raccordi diritti O-ring Union 1F
SAE 520101
2. Raccordi a gomito Tenuta O-ring Union 1F4
3. Raccordi a gomito Guarnizione O-ring Union 1F9
SAE 520201

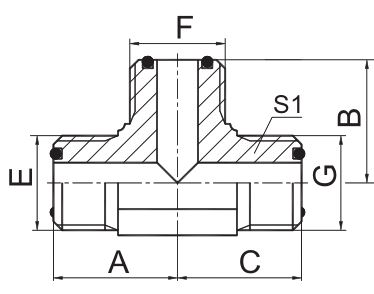

4. Raccordo a T con guarnizione O-ring Union AF
SAE 520401
5. Guarnizione trasversale tenuta O-ring Union XF
SAE 520501
6. Guarnizione a tenuta frontale O-ring del raccordo passante Unione diritta 6F
SAE 520601
7. Guarnizione frontale O-ring del gomito 45 ° Unione 6F4
SAE 520801
8. Guarnizione per tenuta frontale O-ring Raccordo a gomito 6F9
SAE 520701
9. Connettore Bulkhead ORFS Branch Tee Union AF6FF
SAE 520959
10. Connettore Bulkhead ORFS Run Tee Union AFF6F
SAE 520958
