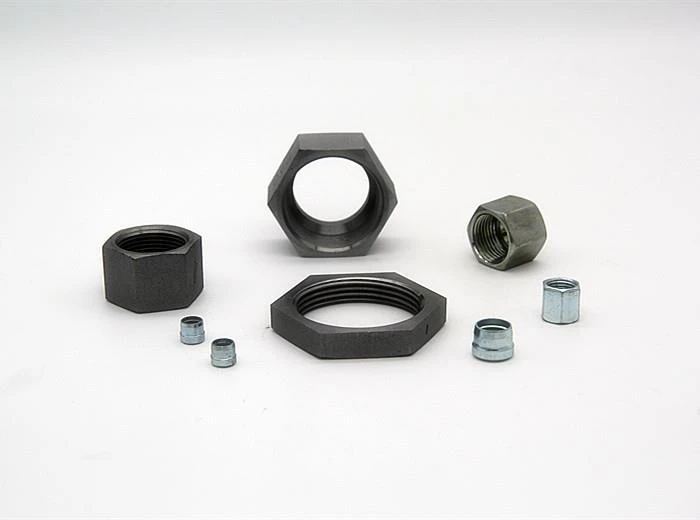

Definizione: componenti per il sistema di raccordi per tubi ad anello tagliente DIN 2353, compresi dado, dado funzionale, anello tagliente, O-ring, controdado a paratia, tenuta per raccordi banjo, tenuta metallica, anello di tenuta EOLAST denominato anello ED o WD, anello di bloccaggio metrico. Serve per connettori a cono a 24 gradi, componenti di tenuta metrica.
Metodo dei raccordi DIN Utilizzo dei componenti: 1. Componenti per estremità DIN 24 ° cono, dado, dado funzionale, anello tagliente per collegare il tubo in acciaio senza saldatura, Il modo di sigillatura è con dado spingere l'anello tagliente per mordere il tubo,
(1 è il corpo, 2 è il dado, 3 è l'anello di taglio)
Componenti di tenuta per connettore maschio come segue:
 O-ring ISO 6149 Port |  Anello ED DIN 3869 | |
 O-ring + anello di sicurezza |  Guarnizione morbida tenuta incollata |  Rondella in metallo o ottone |
1. Dado DIN 3870 NL / NS
PARTE NO. | FILO | TUBO OD | DIMENSIONI | MPa | ||
E | C | d | S2 | |||
NL-12 | M12x1.5 | 6 | 14.5 | 6 | 14 | L |
NL-14 | M14X1.5 | 8 | 14.5 | 8 | 17 | |
NL-16 | M16X1.5 | 10 | 15.5 | 10 | 19 | |
NL-18 | M18x1.5 | 12 | 15.5 | 12 | 22 | |
NL-22 | M22x1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30x2 | 22 | 20 | 22 | 36 | |
NL-30D | M30x1,5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52x2 | 42 | 24 | 42 | 60 | |
NS-14 | M14X1.5 | 6 | 16,5 | 6 | 17 | S |
NS-16 | M16X1.5 | 8 | 16,5 | 8 | 19 | |
NS-18 | M18x1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20X1.5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22x1.5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24x1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30x2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52x2 | 38 | 32,5 | 38 | 60 | |
2. Anello tagliente DIN 3861
PARTE NO. | TUBO OD | DIMENSIONI | osservazione | |||
RL-06 | 6 | Le serie L e S hanno le stesse dimensioni | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. Anello di tenuta ED per attacco filettato BSPP e metrico DIN 3869
PARTE NO. | E FILETTO | DIMENSIONI | |
METRIC | BSP | h | |
WD-B02 | M10X1 | G1 / 8" X28 | 1 |
WD-M12 | M12x1.5 | 1.5 | |
WD-B04 | M14X1.5 | G1 / 4" X19 | 1.5 |
WD-M16 | M16X1.5 | 1.5 | |
WD-B06 | G3 / 8" X19 | 1.5 | |
WD-M18 | M18x1.5 | 1.5 | |
WD-M20 | M20X1.5 | 1.5 | |
WD-B08 | G1 / 2" X14 | 1.5 | |
WD-M22 | M22x1.5 | 1.5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4" X14 | 1.5 |
WD-B16 | M33X2 | G1" X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4" X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2" X11 | 2 |
4. O-Ring ISO 6149 per porta filettatura metrica diritta
5. O-ring metrico + anello di sicurezza per ISO 9974-1 / DIN 3852-1Port
6. O-ring BSPP + anello di sicurezza per porta ISO 1179-1 / DIN 3852-2
7. O-ring per dadi girevoli DKO, nippli a saldare e tappi
