Tipi di prodotto: Raccordi per tubi con innesto metrico - Connettore tubo-perno
Standard di settore: DIN 2353, SAE J1926-1, ISO 11926-1.
Tipo di connessione da E a F: estremità cono 24 ° alla paratia, orientabile con o-ring, saldatura / saldatura, prigioniero, riduttore
Forma: gomito, gomito a 90 gradi ecc.
Pressione di esercizio: 16-63 Mpa
Materiale dei raccordi: ottone; Acciaio al carbonio; Acciaio inossidabile
Applicazione: Attrezzatura agricola, processo automobilistico, trasferimento di prodotti chimici, attrezzatura da costruzione, trasferimento di combustibile, idraulico, attrezzatura di fabbricazione, marina, movimentazione dei materiali, attrezzatura mobile, giacimento di petrolio, imballaggio, trasporto

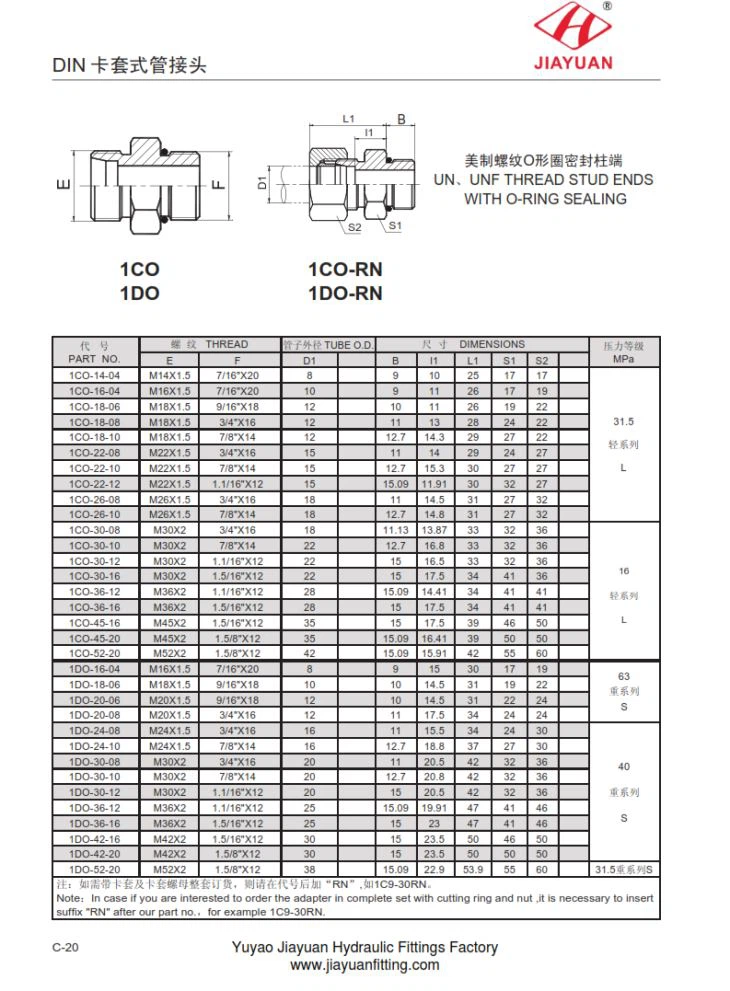

1CO 1DO-RN UN stud UNF prigioniero con o-ring idraulico DIN2353 Tabella delle dimensioni dimensionali come segue
PARTE NO. FILETTO TUBO OD
E F D1
1CO-14-04 M14X1.5 7/16 "X20 8
1CO-16-04 M16X1.5 7/16 "X20 10
1CO-18-06 M18X1.5 9/16 "X18 12
1CO-18-08 M18X1.5 3/4 "X16 12
1CO-18-10 M18X1.5 7/8 "X14 12
1CO-22-08 M22X1.5 3/4 "X16 15
1CO-22-10 M22X1.5 7/8 "X14 15
1CO-22-12 M22X1.5 1.1 / 16 "X12 15
1CO-26-08 M26X1.5 3/4 "X16 18
1CO-26-10 M26X1.5 7/8 "X14 18
1CO-30-08 M30X2 3/4 "X16 18
1CO-30-10 M30X2 7/8 "X14 22
1CO-30-12 M30X2 1.1 / 16 "X12 22
1CO-30-16 M30X2 1.5 / 16 "X12 22
1CO-36-12 M36X2 1.1 / 16 "X12 28
1CO-36-16 M36X2 1.5 / 16 "X12 28
1CO-45-16 M45X2 1.5 / 16 "X12 35
1CO-45-20 M45X2 1.5 / 8 "X12 35
1CO-52-20 M52X2 1.5 / 8 "X12 42
1DO-16-04 M16X1.5 7/16 "X20 8
1DO-18-06 M18X1.5 9/16 "X18 10
1DO-20-06 M20X1.5 9/16 "X18 12
1DO-20-08 M20X1.5 3/4 "X16 12
1DO-24-08 M24X1.5 3/4 "X16 16
1DO-24-10 M24X1.5 7/8 "X14 16
1DO-30-08 M30X2 3/4 "X16 20
1DO-30-10 M30X2 7/8 "X14 20
1DO-30-12 M30X2 1.1 / 16 "X12 20
1DO-36-12 M36X2 1.1 / 16 "X12 25
1DO-36-16 M36X2 1.5 / 16 "X12 25
1DO-42-16 M42X2 1.5 / 16 "X12 30
1DO-42-20 M42X2 1.5 / 8 "X12 30
1DO-52-20 M52X2 1.5 / 8 "X12 38
