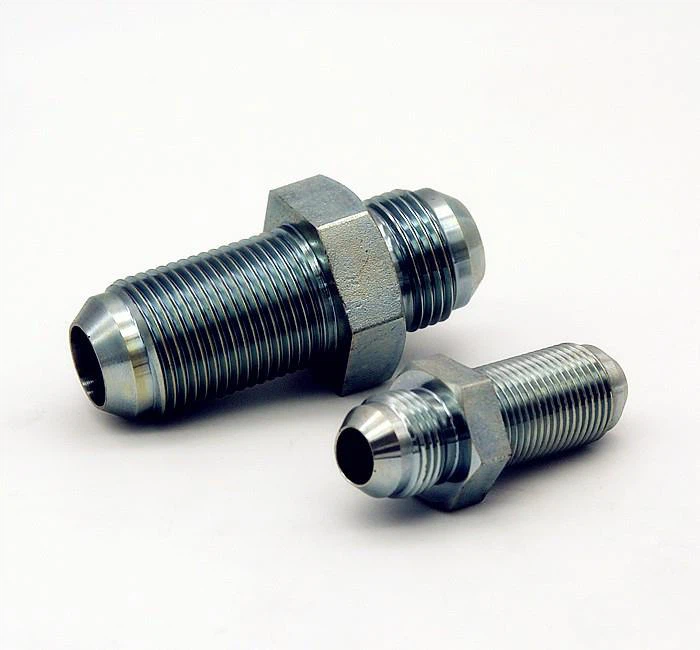

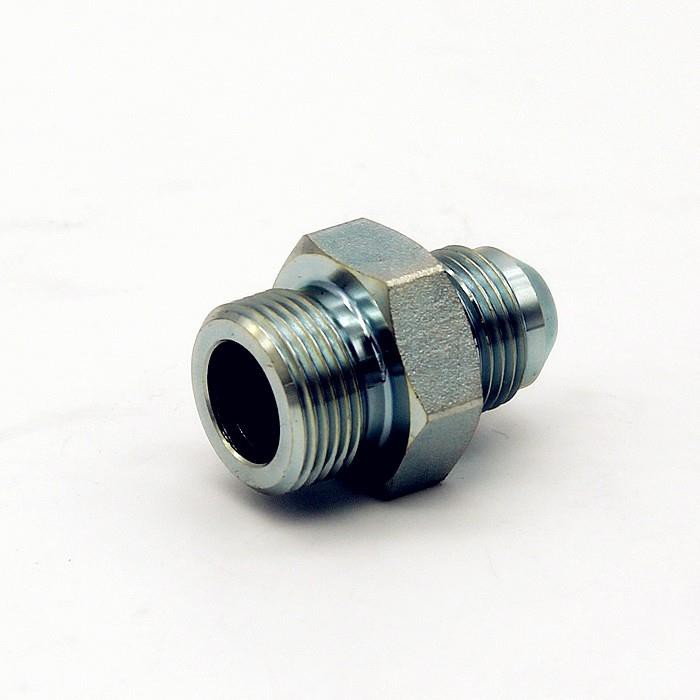

Questi raccordi per tubi per autoveicoli si trovano comunemente nell'applicazione generale dei settori automobilistico, elettrodomestico e alleato. Si tratta di un tipo di raccordi a compressione utilizzati con tubi metallici, tutti i raccordi sono progettati e realizzati con uno stile a flangia a 45 gradi, l'industria della refrigerazione e del condizionamento dell'aria utilizza anche 45 connessioni svasate.
Gli adattatori per raccordi automobilistici sono utilizzati con tubi metallici con sede svasata che normalmente formano una lavorazione a freddo, un dado svasato per esercitare pressione sull'estremità della sede del tubo svasato nell'estremità del tubo svasato degli adattatori per la tenuta metallica.
Lo standard dei raccordi a compressione per autoveicoli è SAE J512
Raccordi svasati ad inversione automobilistica, raccordi, raccordi per tubazioni carburante per autotrazione, raccordi per vuoto per autoveicoli, raccordi in ottone per autoveicoli, raccordi per tubazioni del carburante diesel, raccordi a compressione per condotti del carburante
FILETTO MASCHILE OD & PITCH | DASH | FILETTO MASCHIO OD | ID FILETTO FEMMINILE | TUBO SIZE | ||
pollici - TPI | mm | pollice | mm | pollice | pollice | |
5/16 - 24 | -05 | 7.9 | 0.31 | 6.8 | 0,27 | 1/8 |
3/8 - 24 | -06 | 9.5 | 0.38 | 8.4 | 0,33 | 3/16 |
7/16 - 20 | -07 | 11.1 | 0.44 | 9.9 | 0.39 | 1/4 |
1/2 - 20 | -08 | 12,7 | 0.50 | 11.4 | 0.44 | 5/16 |
5/8 - 18 | -10 | 15.9 | 0.63 | 14.2 | 0.56 | 3/8 |
3/4 - 16 | -12 | 19.1 | 0.75 | 17.5 | 0.69 | 1/2 |
7/8 - 14 | -14 | 22.2 | 0.88 | 20,6 | 0.81 | 5/8 |
1 1/16 - 14 | -17 | 27,0 | 1.06 | 24.9 | 0.98 | 3/4 |
