Descrizione

1. Definizione: i collegamenti a cono DIN 24 ° sono conformi allo standard DIN 3861 / ISO 8434-1dimension, è di tipo DIN tedesco (DEUTSCHE INDUSTRIAL NORME). Il tipo di unione richiede che l'intera dimensione del tubo sia uguale alla norma DIN 3861 richiesta con cono da 24 gradi da tubo a tubo.

2. Metodi di connessione dei raccordi idraulici DIN, il maschio metrico ha una sede di 24 °, si accoppierà con due tipi di femmina (dado + anello tagliente boccola + tubo e DKO girevole) come da schema:

3. Vantaggi dei raccordi per tubi DIN come segue:

● Buoni collegamenti di tenuta, per rimanere senza perdite sotto vari servizi di fluidi idraulici ad alta pressione, pneumatici, sistema di lubrificazione e accoppiamento per agricoltura, attrezzature, processi e ingegneria.

● Facilità di riutilizzabilità, i raccordi per tubi possono essere riassemblati più volte per facilitare la manutenzione.

● Popolarità in tutto il mondo, il design di tipo Bite ha un'accettazione a livello mondiale in particolare in Europa e in Cina, la maggior parte dei raccordi popolari per tubi metrici.

4. Standards di materiale, superficie, chiarezza ecc. Specifica:

● Materiale: Raccordi in acciaio al carbonio-GB / T 699-2015 materiale n. 35 e 45. Raccordi in acciaio inox GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 Raccordi in ottone GB / T 5231-2012 HPb59-1.

● Finitura superficiale: raccordi in acciaio standard sono cromati con zincatura Cromo 6 procedure di protezione superficiale in conformità con DIN 267 parte 9 o DIN 5094.

● Potenza idraulica del fluido, Pulizia di parti e componenti, documento di ispezione e principi relativi alla raccolta di contaminanti, analisi e reportistica dei dati secondo la norma ISO 18413.

5. Dimensioni dell'estremità del cono 24 ° (DIN 3865 / ISO 8434-1)

6. Prestazioni Funzione di raccordi e adattatori per tubi DIN 24 °

● Le forme sono disponibili a 45 °, 90 °, dritto, a T e a croce.

● Sistemi di connessione a tubi con adattatore per raccordi DIN, gruppo tubo flessibile, tubo metrico e pollice.

● Le serie della pressione di esercizio sono selezione LL / L / S Series.

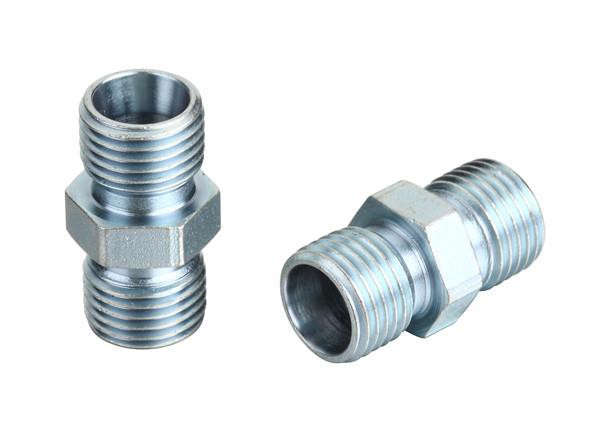

1. Raccordi idraulici diritti Serie Union 1C / 1D

Cono DIN 24 ° / cono DIN 24 °

PARTE NO.	FILO		TUBO OD		DIMENSIONI					MPa
PARTE NO.	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
1C-12	M12x1.5	M12x1.5	6	6	10	39	12	14	14	31.5L
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16X1.5	M16X1.5	10	10	13	42	17	19	19
1C-18	M18x1.5	M18x1.5	12	12	14	43	19	22	22
1C-22	M22x1.5	M22x1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30x2	M30x2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52x2	M52x2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
1D-18	M18x1.5	M18x1.5	10	10	17	49	19	22	22
1D-20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
1D-22	M22x1.5	M22x1.5	14	14	22	57	24	27	27
1D-24	M24x1.5	M24x1.5	16	16	21	57	27	30	30	ANNI 40
1D-30	M30x2	M30x2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52x2	M52x2	38	38	29	90	55	60	60	31.5S
Nota: nel caso in cui siate interessati a ordinare l'adattatore in set completo con anello tagliente e dado, è necessario inserire il suffisso "RN" dopo il nostro n. per esempio 1C9-30RN.

2. Raccordi idraulici per raccordi a gomito serie 1C9 / 1D9

Cono DIN 24 ° / cono DIN 24 °

PARTE NO.	FILO		TUBO OD		DIMENSIONI				MPa
PARTE NO.	E	F	D1	D2	l1, l2	L1, L2	S1	S2, S3	MPa
1C9-12	M12x1.5	M12x1.5	6	6	12	27	12	14	31.5L
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16X1.5	M16X1.5	10	10	15	30	14	19
1C9-18	M18x1.5	M18x1.5	12	12	17	32	17	22
1C9-22	M22x1.5	M22x1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23.5	40	24	32
1C9-30	M30x2	M30x2	22	22	27.5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30.5	47	36	41
1C9-45	M45X2	M45X2	35	35	34.5	56	41	50
1C9-52	M52x2	M52x2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16X1.5	M16X1.5	8	8	17	32	14	19
1D9-18	M18x1.5	M18x1.5	10	10	17.5	34	17	22
1D9-20	M20X1.5	M20X1.5	12	12	21.5	38	17	24
1D9-22	M22x1.5	M22x1.5	14	14	22	40	19	27
1D9-24	M24x1.5	M24x1.5	16	16	24.5	43	24	30	ANNI 40
1D9-30	M30x2	M30x2	20	20	26,5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35.5	62	41	50	31.5S
1D9-52	M52x2	M52x2	38	38	41	72	50	60	31.5S
Nota: nel caso in cui siate interessati a ordinare l'adattatore in set completo con anello tagliente e dado, è necessario inserire il suffisso "RN" dopo il nostro n. per esempio 1C9-30RN.

3. Serie di raccordi idraulici Tee AC / AD

Cono DIN 24 ° / cono DIN 24 ° / cono DIN 24 °

PARTE NO.	FILO	TUBO OD	DIMENSIONI				MPa
PARTE NO.	E, F, G	D1, D2, D3	l1, l2, l3	L1, L2, L3	S1	S2, S3, S4	MPa
AC-08	M8X1	4	11	21	9	10	10LL
AC-10	M10X1	5	9.5	21	9	12
AC-10LL	M10X1	6	9.5	21	9	12
AC-12LL	M12X1	8	11.5	23	12	14
AC-12	M12x1.5	6	12	27	12	14	25L
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16X1.5	10	15	30	14	19
AC-18	M18x1.5	12	17	32	17	22
AC-22	M22x1.5	15	21	36	19	27
AC-26	M26X1.5	18	23.5	40	24	32
AC-30	M30x2	22	27.5	44	27	36	16L
AC-36	M36X2	28	30.5	47	36	41
AC-45	M45X2	35	34.5	56	41	50
AC-52	M52x2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16X1.5	8	17	32	14	19
AD-18	M18x1.5	10	17.5	34	17	22
AD-20	M20X1.5	12	21.5	38	17	24
AD-22	M22x1.5	14	22	40	19	27
AD-24	M24x1.5	16	24.5	43	24	30	ANNI 40
AD-30	M30x2	20	26,5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35.5	62	41	50
AD-52	M52x2	38	41	72	50	60	31.5S
Nota: nel caso in cui siate interessati a ordinare l'adattatore in set completo con anello tagliente e dado, è necessario inserire il suffisso "RN" dopo il nostro n. per esempio AC-22RN.

4. Raccordi idraulici trasversali Serie Union XC / XD

Cono DIN 24 ° / cono DIN 24 ° / cono DIN 24 °

PARTE NO.	FILO	TUBO OD	DIMENSIONI				MPa
PARTE NO.	E, F, G, H	D1, D2, D3, D4	l1	L1	S1	S2	MPa
XC-12	M12x1.5	6	12	27	12	14	31.5L
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16X1.5	10	15	30	14	19
XC-18	M18x1.5	12	17	32	17	22
XC-22	M22x1.5	15	21	36	19	27
XC-26	M26X1.5	18	23.5	40	24	32
XC-30	M30x2	22	27.5	44	27	36	16L
XC-36	M36X2	28	30.5	47	36	41
XC-45	M45X2	35	34.5	56	41	50
XC-52	M52x2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16X1.5	8	17	32	14	19
XD-18	M18x1.5	10	17.5	34	17	22
XD-20	M20X1.5	12	21.5	38	17	24
XD-22	M22x1.5	14	22	40	19	27
XD-24	M24x1.5	16	24.5	43	24	30	ANNI 40
XD-30	M30x2	20	26,5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35.5	62	41	50
XD-52	M52x2	38	41	72	50	60	31.5S
Nota: nel caso in cui siate interessati a ordinare l'adattatore in set completo con anello tagliente e dado, è necessario inserire il suffisso "RN" dopo il nostro n. per esempio XC-30RN.

5. Raccordi idraulici raccordi passaparete dritti 6C / 6D

Cono DIN 24 ° / DIN 24 ° Parapetto

PARTE NO.	FILO		TUBO OD		DIMENSIONI							MPa
PARTE NO.	E	F	D1	D2	l1	l2	L1	L2	S1	S2, S3	S4	MPa
6C-12	M12x1.5	M12x1.5	6	6	7	27	22	42	17	14	17	31.5L
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16X1.5	M16X1.5	10	10	10	28	25	43	22	19	22
6C-18	M18x1.5	M18x1.5	12	12	10	29	25	44	24	22	24
6C-22	M22x1.5	M22x1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32,5	30	49	32	32	36
6C-30	M30x2	M30x2	22	22	16,5	34.5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18.5	35.5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18.5	36.5	40	58	50	50	55
6C-52	M52x2	M52x2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44	22	19	22
6D-18	M18x1.5	M18x1.5	10	10	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30.5	31	47	27	24	27
6D-22	M22x1.5	M22x1.5	14	14	17	32	35	50	30	27	30
6D-24	M24x1.5	M24x1.5	16	16	16,5	31.5	35	50	32	30	32	ANNI 40
6D-30	M30x2	M30x2	20	20	17.5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D-52	M52x2	M52x2	38	38	22	37	53	68	65	60	65	31.5S
Nota: nel caso in cui siate interessati a ordinare l'adattatore con controdado, inserite il suffisso "LN" dopo il nostro numero di parte, ad esempio 6C-30LN, ordinare l'adattatore con anello tagliente e dado, inserire il suffisso "RN" dopo il codice articolo, ad esempio 6C-30RN, ordinare l'adattatore con controdado e anello tagliente e dado, inserire il suffisso "LN / RN" dopo la parte no, ad esempio 6C-30LN / RN.

6. Raccordi idraulici raccordi a gomito 6C9 / 6D9

Cono DIN 24 ° / DIN 24 ° Parapetto

PARTE NO.	FILO		TUBO OD		DIMENSIONI								MPa
PARTE NO.	E	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4	MPa
6C9-12	M12x1.5	M12x1.5	6	6	27	12	14	42	27	12	14	17	31.5L
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16X1.5	M16X1.5	10	10	28	15	18	43	30	14	19	22
6C9-18	M18x1.5	M18x1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22x1.5	M22x1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32,5	23.5	24	49	40	24	32	36
6C9-30	M30x2	M30x2	22	22	34.5	27.5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35.5	30.5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52x2	M52x2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16X1.5	M16X1.5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18x1.5	M18x1.5	10	10	29.5	17.5	20	46	34	17	22	24
6D9-20	M20X1.5	M20X1.5	12	12	30.5	21.5	21	47	38	17	24	27
6D9-22	M22x1.5	M22x1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24x1.5	M24x1.5	16	16	31.5	24.5	24	50	43	24	30	32	ANNI 40
6D9-30	M30x2	M30x2	20	20	33.5	26,5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52x2	M52x2	38	38	37	41	43	68	72	50	60	65	31.5S
Nota: nel caso in cui siate interessati a ordinare l'adattatore con controdado, inserite il suffisso "LN" dopo il nostro codice di ordinazione, ad esempio 6C9- 30LN, ordinare l'adattatore con anello tagliente e dado, inserire il suffisso "RN" dopo il codice articolo, ad esempio 6C9-30RN, ordinare l'adattatore con controdado e anello tagliente e dado, inserire il suffisso "LN / RN" dopo il n. , ad esempio 6C9-30LN / RN.
