Tipi di raccordi adattatori idrauliciviene utilizzato per collegare tubi idraulici, tubi idraulici e tubi idraulici in alta pressione, media pressione e bassa pressione del sistema di alimentazione del fluido. Esistono diversi standard per la tabella dei raccordi dell'adattatore idraulico come segue
Standard SAE dei raccordi idraulici dell'adattatore:
Raccordi e adattatore per tubo svasato a 37 gradi SAE J514

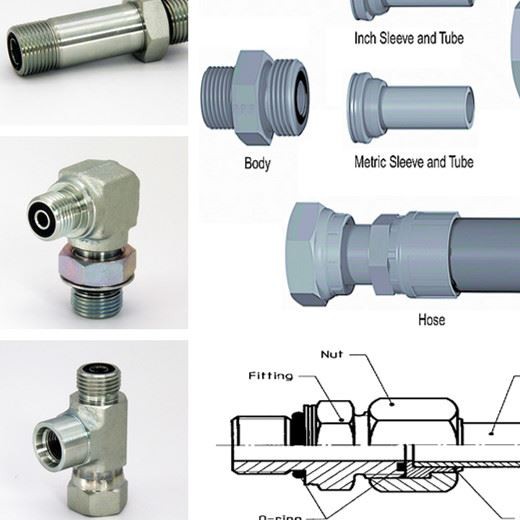

Raccordi per tubi con guarnizione O-ring SAE J1453
Raccordi e adattatori per tubi automobilistici SAE J512
Raccordi e adattatori per tubi flessibili idraulici SAE J1231
Raccordi e adattatori per tubi idraulici SAE J516
Standard della serie ISO di raccordi adattatori idraulici:
Raccordi a cono ISO 8434-124 °
Raccordi svasati a 37 ° metrici ISO 8434-2
ISO 8434-3 Raccordo metrico a tenuta frontale con attacco ISO 6149
Raccordi ISO 8434-4 a cono a 24 ° con nipplo a saldare
Connettori ISO 8434-6 cono 60 ° con filettature BSPP
ISO 6162 Collegamenti a flangia divisa a quattro bulloni - bulloni in pollici e metrici
Standard della serie DIN di raccordi adattatori idraulici:
Raccordi per tubi a compressione cono 24 ° DIN 2353
DIN 3861 lavorazione cono 24 ° e bussola per raccordi a compressione
Nipplo a cono 24 ° DIN 3865 con O-ring
Attacco filettato metrico parallelo DIN 3852-1 (ISO 9974-1)
Attacco filettato parallelo BSPP DIN 3852-2 (ISO 1179-1)
Attacco O-ring metrico DIN 3852-3 (ISO 6149-1)
Collegamenti delle porte dei raccordi dell'adattatore idraulico:
Porta O-ring con filettatura metrica diritta ISO 6149-1, SAE 2244-1 / DIN 3852, parte 3
Porta O-ring con filettatura diritta SAE SAE J1926-1 e ISO 11926-1
Connessione a flangia a quattro bulloni ISO 6162 e SAE J518
Porta a faccia piatta con filettatura BSPP parallela del tubo standard britannico ISO 1179-1 e DIN 3852, parte 2
Porta a superficie piana con filettature metriche ISO 9974-1 DIN 3852, parte 1
Porta filettata conica con metrica, NPTF e BSPT.
Tipi di materiale dei raccordi adattatori idraulici come segue:
Acciaio al carbonio: 12L14, C1045, C1008, C1010, C1020
Acciaio inossidabile: 316, 316L, 304.
Ottone: CA360, CA345, CA694, CA335, CA443, CA444, CA377
Alluminio: 2024-T351 e 2014-T6
Se non trovi quello che ti serve, invia un'e-mail a jyray@72338.com
