I collegamenti flangia a bullone a 2 viti del codice SAE 61 vengono utilizzati come morsetti idraulici a flangia, solo a bassa pressione di lavoro come le connessioni SAE J518-1 (codice 61), ma non sono connessioni flangia a 4 viti SAE J518-1.
Morsetti flangia codice 61 utilizzati negli stessi standard di dimensioni porta SAE J518-1, dimensioni della testa della flangia, compatibili anche con connessioni porta ISO 6162-1 e teste di flangia.
Materiale di connessioni morsetti flangia SAE a 2 viti:
Il materiale dei morsetti a flangia è in acciaio al carbonio C45, acciaio inossidabile 304, 316 o 316L.
Viti a testa esagonale o viti a testa della presa della classe di proprietà 10.9 (minimo)
Le rondelle sono conformi alla ISO 7089 Tipo A, Classe 300HV
O-ring Seals è NBR(Nitrile) con una durezza di 90±5 IRHD
Protezione dalla corrosione
Tutte le flange in acciaio al carbonio devono essere placcate o rivestite con un materiale idoneo che
prova spray in conformità con ASTM B117 (ISO 9227).
Fabbisogno di pressione/temperatura
Prova di pressione: La prova di scoppio e la prova di resistenza ciclica devono essere effettuate conformemente alla norma ISO 19879.
Temperature: Connettori di morsetto per flangia in acciaio al carbonio utilizzati a temperature fluide comprese tra –40°C e +120 ºC; Morsetti in flangia in acciaio inossidabile utilizzati a temperature comprese tra -60 °C e +50 °C.
Dimensioni del codice 61 2 morsetto per flangia bullone
Parte n. Spiegazione: FCO-xx(numero dash)
Un morsetto per flangia codice 61 da utilizzare con viti metriche in acciaio al carbonio di dimensioni DN 32 (-20)

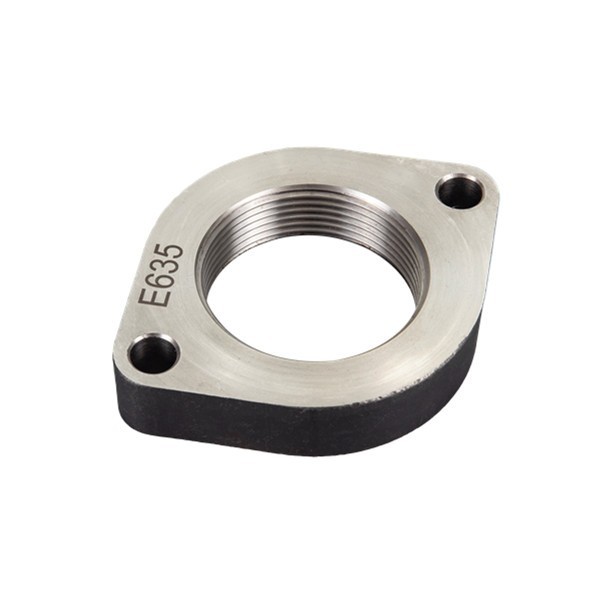

Collegamento flangia ovale per compressore d'aria
FCA-xx (taglia L7) È differenza dimensione L7 da SAE J518-2 sere.
Parte n. | d4 a) La commissione per la | d5 | d6 | L3 | L4 | L6 | L7 | L8 | L9 | r1 | R2 |
FCA-44 | 21 | 19 | 11 | 7.5 | 7.8 | 61 | 44 | 22 | 34 | 9.85 | 17 |
FCA-70 | 30 | 28 | 13.5 | 7.5 | 12 | 96 | 70 | 35 | 56 | 13 | 28 |
FCA-751A | 45.25 | 38.8 | 11 | 7.5 | 15 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-75B | 51.6 | 44.1 | 13.5 | 7.6 | 18 | 100 | 75 | 37.5 | 72 | 13 | 36 |
FCA-85 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 111 | 85 | 42.5 | 80 | 13 | 40 |
FCA-90 | 61.1 | 51.2 | 13.1 | 7.5 | 18 | 120 | 90 | 45 | 80 | 15 | 40 |

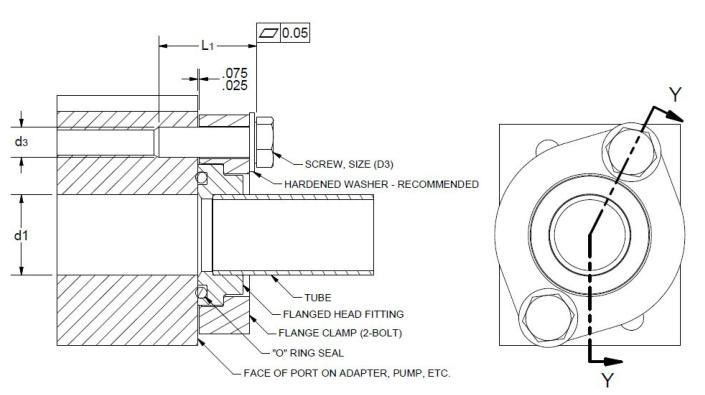

Disegno di assemblaggio : morsetto per flangia, testa di flangia, viti, rondella e porta

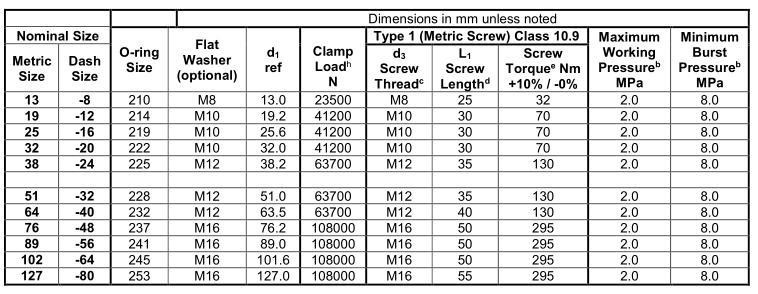

Dimensioni, coppie e pressioni per gli assiemi di morsetti flangia codice 61
tipo 1 con vite metrica classe 10.9.

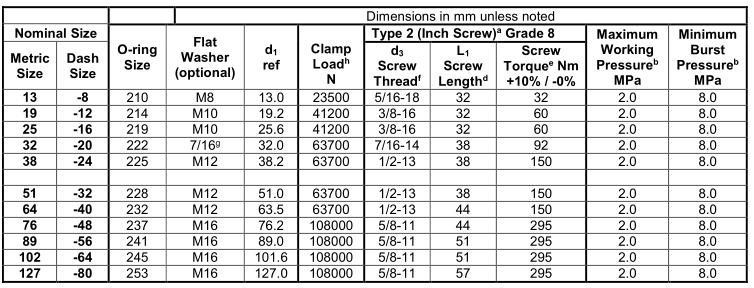

tipo 2 con griglia a vite da pollice 8.
Dimensioni trattino flangia tavolo incrociato fino alle dimensioni normale della flangia in base alle dimensioni DN
SAE J518 codice 61/62 Flangia dimensioni flangia dimensione nominale Flangia Dimensione in dimensione nominale DN mm
SAE J518 codice 61/62 Flange dash size | Dimensione nominale della flangia in | Dimensione nominale DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
