I morsetti per flangia SAE 6000 psi appartengono al sistema di flangia idraulica, utilizzato per collegare tubi flangiati idraulici, tubi flessibili idraulici e tubazioni. È possibile trovare questo collegamento a flangia al cilindro idraulico nell'escavatore e nel caricatore.
Questo video dei morsetti per flangia SAE mostra le seguenti informazioni:
1. SAE J518 Tipi di morsetti a flangia, morsetti a flangia divisa e morsetti a flangia monopezzo e morsetti a flangia a 2 bulloni. 2. Processo di produzione dei morsetti per flangia SAE da forgiati a caldo a zincati. 3. Tipo di pressione di esercizio, flangia SAE codice 61 e flangia SAE codice 62; 4. Applicazione di morsetti a flangia SAE in escavatori idraulici, caricatori ecc.
Connessione a flangia di assiemi con morsetto a flangia sae 6000 psi con filettatura metrica blot
1 è l'opzione di forma; 2 è la guarnizione o-ring; 3 è un morsetto a flangia monopezzo; 4 è la testa della flangia; 5 è macchia; 6 è la rondella; 7 è la faccia o la porta dell'adattatore o della pompa

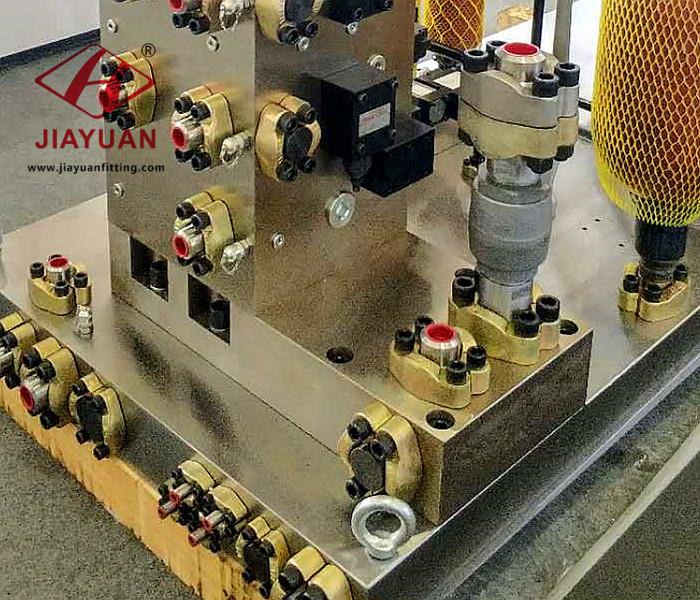

Stili di connessione dei morsetti a flangia SAE come immagini:
Morsetti per flangia divisa alla testa della flangia (raccordi per tubi flangiati, connettore per tubo flangiato), morsetto per flangia monopezzo alla stessa connessione, ecc.
La pressione di esercizio dei morsetti della flangia della serie SAE codice 62 è 6000 PSI, 42 MPa (420 bar).
Le dimensioni dei morsetti per flangia SAE sono conformi alla ISO 6162-2: 2012. Dimensione nominale ISO: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Dimensione in pollici: 1/2" 3/4" ;； 1" ;； 1 1/4" ;； 1 1/2" ;； 2" ;； 2 1/2" ； 3" ;.
Designazione dei collegamenti dei morsetti della flangia a un pezzo:Morsetto flangiato monopezzo dimensione DN 32: morsetto ISO 6162-2, FC × 32;Morsetto flangiato monopezzo misura DN 25 da utilizzare solo con viti metriche: morsetto ISO 6162-2, FCM × 25
Qualunque sia il tipo di flange SAE come morsetti a flangia divisa SAE, adattatore per flangia SAE, flange a saldare con attacco SAE, flange cieche SAE, blocchi flangia SAE, trattino dimensioni connessioni è la stessa indicazione della tabella seguente:
SAE J518 codice 61/62 Dimensioni cruscotto flangia | Dimensione nominale della flangia in | Dimensione nominale DN mm |
-8 | 1/2 | 13 |
-12 | 3/4 | 19 |
-16 | 1 | 25 |
-20 | 1-1/4 | 32 |
-24 | 1-1/2 | 38 |
-32 | 2 | 51 |
-40 | 2-1/2 | 64 |
-48 | 3 | 76 |
-56 | 3-1/2 | 89 |
-64 | 4 | 102 |
-80 | 5 | 127 |
