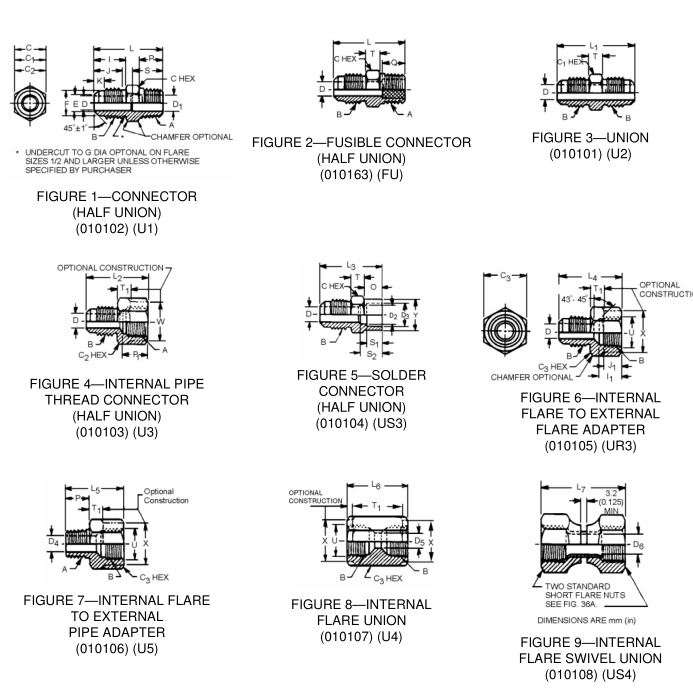

Dimensioni SAE J513 di connettori, raccordi, adattatori, gomiti, tee e croci come segue:
FIGURA 1 —CONNETTORE (MEZZA UNIONE) (01 01 02) (U1)
FIGURA 2 — CONNETTORE FUSIBILE (MEZZA UNIONE) (01 01 63) (FU)
FIGURA 3 — UNIONE (01 01 01) (U2)
FIGURA 4 — CONNETTORE FILETTATURA TUBO INTERNO (MEZZA UNIONE) (01 01 03) (U3)
FIGURA 5 — CONNETTORE SOLDER (MEZZA UNIONE) (01 01 04) (US3)
FIGURA 6 — FLARE INTERNO AD ADATTATORE FLARE ESTERNO (01 01 05) (UR3)
FIGURA 7 — FLARE INTERNO ADATTATORE PER TUBO ESTERNO (01 01 06) (U5)
FIGURA 8 — UNIONE FLARE INTERNA (01 01 07) (U4)
FIGURA 9 — UNIONE GIREVOLE FLARE INTERNA (01 01 08) (US4)
FIGURA 1 0 — SPINA (01 01 09) (P2)
FIGURA 1 1 —90 GRADO GOMITO (01 0202) (E1)
FIGURA 1 2—90 GRADO GRADO UNIONE (01 0201) (E2)
FIGURA 1 3—45 GOMITO GRADO (01 0302) (E5)
FIGURA 1 4—90 GRADO TUBO INTERNO TUBO INTERNO (01 0203) (E3)
FIGURA 1 5 — FLARE INTERNO A FLARE ESTERNO GOMITO A 90 GRADI (01 0205) (E4)
FIGURA 1 6—90 GRADO SALDATRICE GRADO (01 0204) (ES)
FIGURA 1 7 — TEE A TRE VIE (01 01 401) (T2)
FIGURA 1 8 — TEE A DUE VIE (01 0425)
FIGURA 1 9 — TEE A DUE VIE AD ANGOLO GIUSTO (01 0424) (T3)
FIGURA 20 — CROCE (01 0501) (C1)
