La dimensione dei raccordi della flangia idraulica è conforme alla connessione a flangia a 4 bulloni SAE J518 e ISO 6162, le estremità dei raccordi sono progettate con estremità del tubo flessibile con ghiera aggraffata, connettore del tubo serie ISO 8434, saldatura a tasca e testa a testa, porta femmina come metrica, BSPP, UNF , NPT, connessioni porta BSPT.

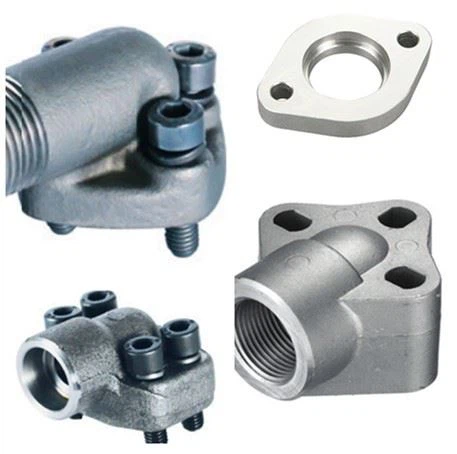

I tipi di raccordi a flangia idraulica sono i seguenti:

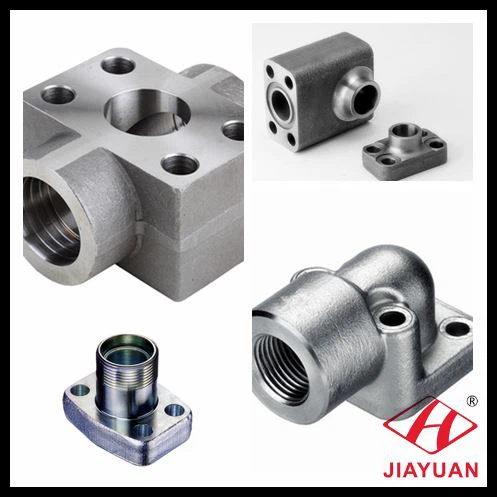

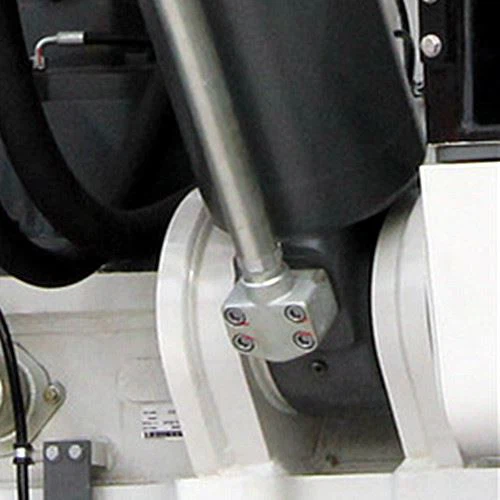

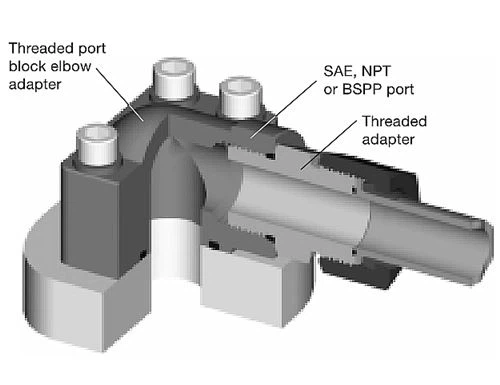

I raccordi idraulici del blocco della flangia chiamati anche raccordi della flangia del blocco a 4 bulloni sae, sono progettati con dimensioni della scanalatura dell'anello della flangia sae, dimensioni della porta della faccia piatta della flangia sae, l'estremità dei raccordi del blocco della flangia è progettata con porta ORB SAE, porta NPT, porta BSPP, presa tipi di saldatura e saldatura di testa.

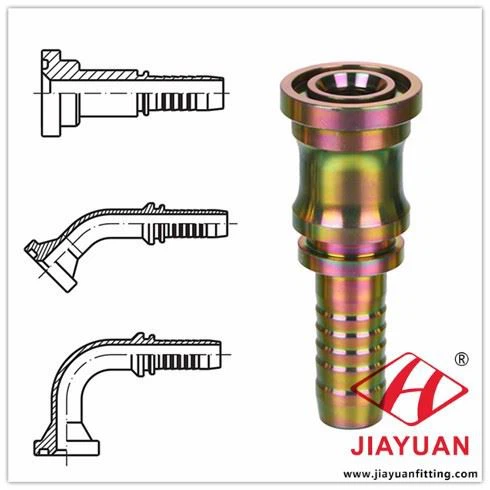

I raccordi per tubi flessibili con flangia idraulica, chiamati anche raccordi per tubi flessibili con testa a flangia sae, si assemblano con metà della flangia divisa.La testa della flangia SAE è progettata con dimensioni della scanalatura dell'o-ring tra cui 3000 psi e 6000 psi di pressione di esercizio, l'estremità del tubo è progettata con interblocco 9000 psi, tubo sprial 6000 psi , tubo flessibile 3000 psi. ci sono due pezzi flangia tubo sae e un pezzo raccordi flangia tubo adatto per varie costruzioni di tubi idraulici.

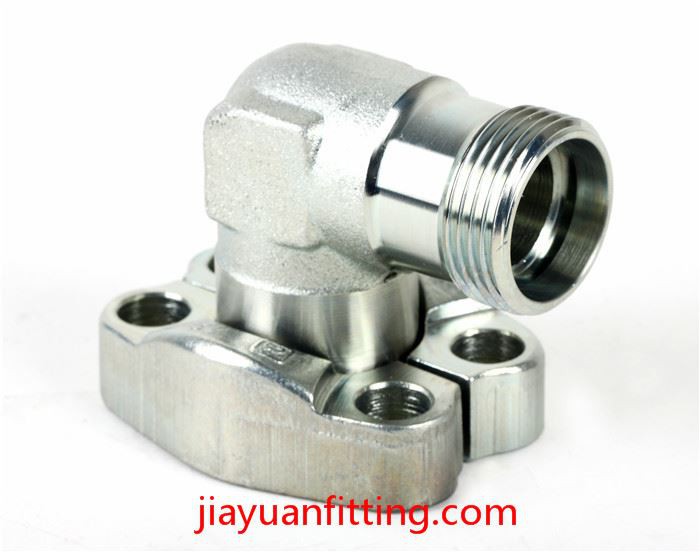

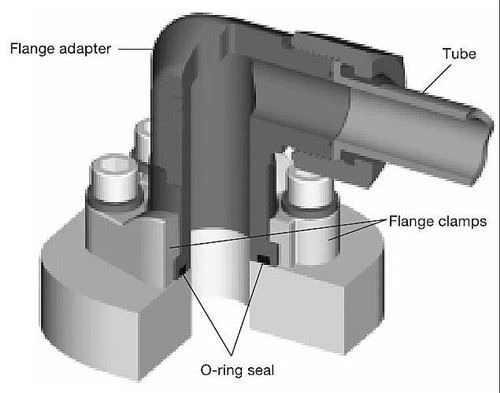

I raccordi idraulici per tubi a flangia, chiamati anche adattatori a flangia sae, si assemblano con morsetti a flangia sae. La testa della flangia SAE è progettata con dimensioni della scanalatura dell'o-ring. Le estremità dei raccordi per tubi flangiati sono disponibili con attacco filettato diritto SAE ORB, metrico, BSPP e UNF; attacco filettato conico NPT, BSPT. le forme sono diritte, a gomito, a croce, a T ecc. Per collegare tubi idraulici, tubazioni idrauliche, assemblaggio di tubi flessibili idraulici. il tipo a pressione di esercizio ha adattatori flangia codice 62 e adattatori flangia codice 61.

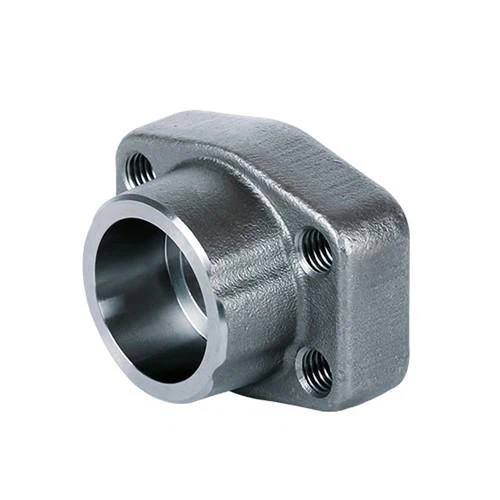

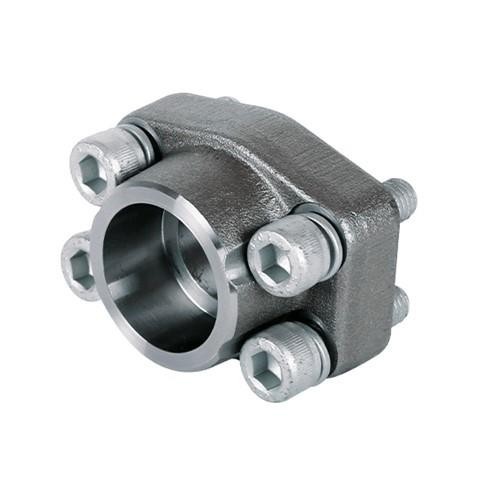

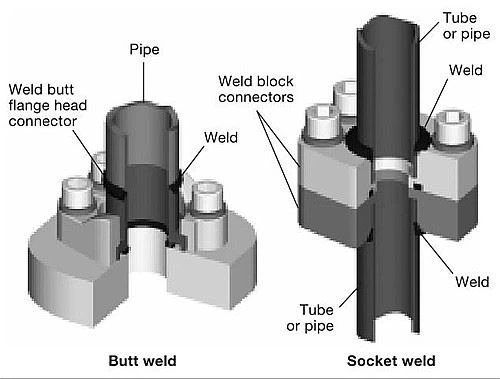

Raccordi a saldare a flangia idraulica chiamati anche raccordi a flangia a saldare sae, collegamento del tubo di saldatura permanente.La testa della flangia AE proviene dal design standard ISO 6162, le estremità dei raccordi a saldare sono disponibili nella saldatura a tasca, le connessioni a saldare di testa. .
Tipi di materiale di raccordi e adattatori a flangia idraulica:
Raccordi flangiati per tubi idraulici in acciaio inossidabile
Adattatori idraulici a flangia sae in acciaio al carbonio
Norme di raccordi a flangia idraulica
Le connessioni flangiate a 4 bulloni conformi a SAE J518 e ISO 6162-1 e -2 sono connessioni collaudate e prive di perdite, particolarmente adatte per dimensioni maggiori, pressioni più elevate e assemblaggio in spazi ristretti. Le connessioni delle porte filettate come l'O-ring con filettatura diritta SAE e ISO 6149 sono ragionevolmente facili da montare e forniscono 6000 psi e capacità di pressione più elevata fino alle dimensioni
12 (M27). Oltre questa dimensione la pressione nominale inizia a diminuire e le coppie di montaggio aumentano rapidamente. Le connessioni della porta della flangia a 4 bulloni consentono di collegare dimensioni maggiori e ottenere capacità di pressione più elevata a coppie di montaggio ragionevoli.
Video delle presentazioni dei tipi di raccordi idraulici a flangia:
Se non trovi quello che ti serve, invia un'e-mail a jyray@72338.com
Lavori di collegamento del raccordo idraulico della flangia
La connessione flangiata a quattro bulloni (SAE J518) è una connessione senza perdite collaudata, particolarmente adatta per dimensioni maggiori. Di conseguenza, ha ottenuto l'accettazione in tutto il mondo.

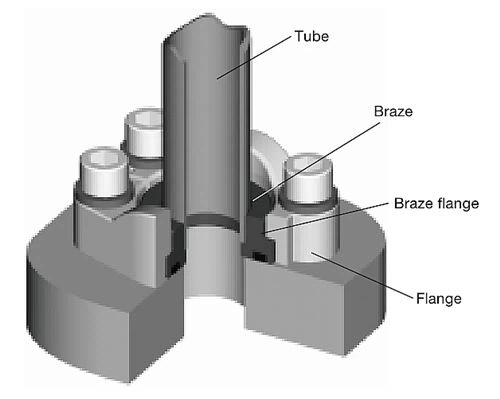

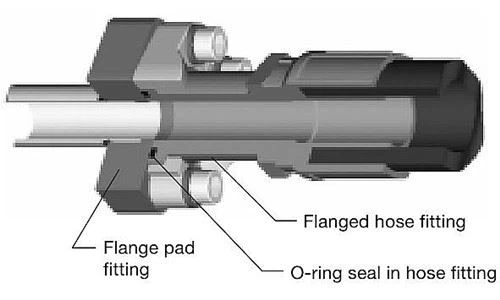

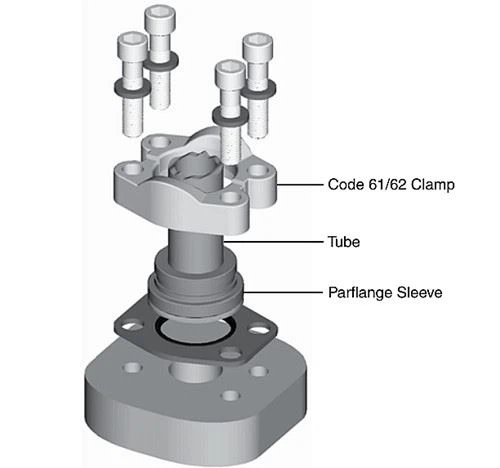

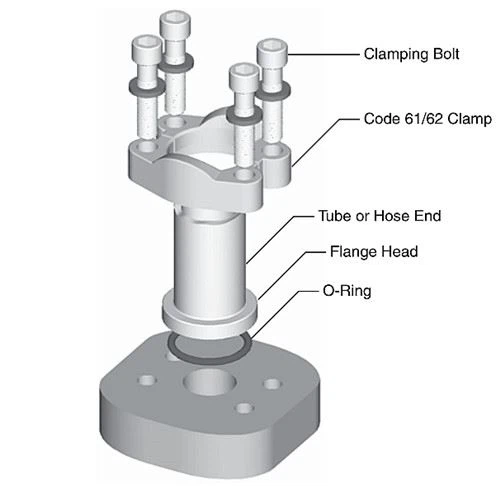

Il successo delle connessioni sta nella sua semplicità. Si tratta di una tenuta frontale statica che utilizza un O-ring ad alta durometria per la tenuta e morsetti e bulloni per mantenere la potenza, come mostrato nella Fig. L3. In alternativa, una piastra di tenuta incollata si trova tra la faccia della luce e la faccia piatta di un tubo flangiato formato meccanicamente come mostrato nella figura L4 per ottenere gli stessi risultati.
La tenuta (O-ring) è compressa tra il fondo della scanalatura nella testa della flangia e la superficie piatta della porta o del cuscinetto della flangia, fornendo una tenuta morbida affidabile. La piastra di tenuta alternativa ha una guarnizione in gomma incollata ad alto durometro sul bordo interno, che si comprime tra le due superfici piane, fornendo una tenuta morbida con la stessa affidabilità. Un contatto metallo-metallo sulla faccia esterna della flangia con la faccia della porta impedisce alla tenuta di estrudere sotto pressione. Questo contatto metallo-metallo è mantenuto dalla forza di serraggio fornita dal serraggio dei bulloni tramite i morsetti.
Questo design semplice offre diversi vantaggi rispetto alle connessioni con porta filettata, come NPTF, SAE, BSPP, ISO 6149, ecc., In dimensioni maggiori:
• Possibilità di collegare un tubo con diametro esterno fino a 5 pollici (solo codice 61)
• Coppia di serraggio richiesta dai quattro bulloni molto inferiore rispetto a quella richiesta per attacco filettato di dimensioni equivalenti
• Una coppia di serraggio inferiore significa chiavi e giochi di rotazione della chiave più piccoli, garantendo facilità di montaggio in spazi ristretti
• Capacità fino a 6000 psi fino a 2 pollici (solo codice 62)
• Singolo punto di tenuta tra tubo / tubo / tubo flessibile e l'attacco
• Facilità di smontaggio grazie all'uso di morsetti divisi
La connessione ha uno svantaggio che richiede un'area maggiore (impronta di piede) sul componente rispetto a una porta filettata equivalente.
