La tabella delle porte delle dimensioni della porta della flangia Sae ha il codice 61 3000PSI, è la stessa della norma ISO 6162-1.
una lettera M per indicare la porta di tipo 1 metrica - superficie sollevata non consentita.
b Quattro fori filettati di diametro d3 sulla porta con lunghezza filettatura intera l2.
c Larghezza minima della flangia della flangia.
d Larghezza della flangia consigliata.
e La massima rugosità superficiale della faccia dell'attacco è ISO 1302-MRR Ramax 3,2.
f Le proiezioni in quest'area possono causare interferenze

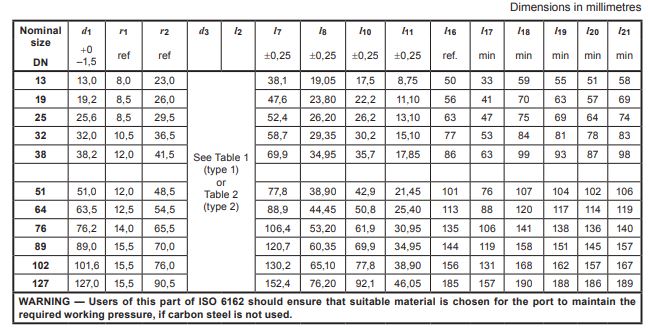

Codice flangia SAE 61 Dimensioni della porta per collegamenti flangia e larghezza minima e consigliata della flangia della flangia
Misura nominale DN d1 r1 r2 d3 l2 l7 l8 l10 l11 l16 l17 l18 l19 l20 l21 +0 -1,5 rif ref ± 0,25 ± 0,25 ± 0,25 ± 0,25 rif. min min min min min
13 13,0 8,0 23,0 38,1 19,05 17,5 8,75 50 33 59 55 51 58
19 19,2 8,5 26,0 47,6 23,80 22,2 11,10 56 41 70 63 57 69
25 25,6 8,5 29,5 52,4 26,20 26,2 13,10 63 47 75 69 64 74
32 32,0 10,5 36,5 58,7 29,35 30,2 15,10 77 53 84 81 78 83
38 38,2 12,0 41,5 69,9 34,95 35,7 17,85 86 63 99 93 87 98
51 51,0 12,0 48,5 77,8 38,90 42,9 21,45 101 76 107 104 102 106
64 63,5 12,5 54,5 88,4 44,45 50,8 25,40 113 88 120 117 114 119
76 76,2 14,0 65,5 106,4 53,20 61,9 30,95 135 106 141 138 136 140
89 89,0 15,5 70,0 120,7 60,35 69,9 34,95 144 119 158 151 145 157
102 101,6 15,5 76,0 130,2 65,10 77,8 38,90 156 131 168 162 157 167
127 127,0 15,5 90,5 152,4 76,20 92,1 46,05 185 157 190 188 186 189
AVVERTENZA - Gli utenti di questa parte della norma ISO 6162-1 dovrebbero assicurarsi di scegliere il materiale adatto per la porta per mantenere la pressione di esercizio richiesta, se non si utilizza l'acciaio al carbonio.
